蓝普锋PLC应用于高大空间空调监控系统

发布时间:2018-04-01

行业关键字:高大空间,空调,末端空调,新风机组,分布式IO,无线通信,远程控制


资料提供:本文涉及方案已在用户现场实施,技术方案先进,运行稳定。欢迎联系蓝普锋深入探讨、交流。


行业背景

近年来随着工厂仓库加工车间超市和其高大建筑对空调通风系统的要求不断提高,原有的中央空调系统已经不能灵活满足使用面积大、货物堆叠多、要求设备占用空间小使用时间和区域分散的需求。

高大空间空调,通过取建筑物(工厂、仓库等)空间外部进风,对区域内增加新风;通过取建筑物顶部空间空气,经过换热器进行加热或制冷后,垂直送入作业空间,出风扩散面积也可以自动或手动调整。高大空间空调体积小,可以单独安装运行,灵活方便。


二、系统介绍

基于蓝普锋PLC的高大空间空调(包含空调、通风、空调末端风机等)监控系统属于分布式控制系统典型应用,灵活方便。区域控制和集中控制分别实现不同的功能,通过无线射频(或无线WIFI组网有线网络等)远程通信,实现设备联动控制。

基于蓝普锋PLC的高大空间空调系统分为两部分,第1部分是机组单独控制系统,通过分布式IO模块对单个机组进行控制,可以实现就地控制、保护机组,采集机组工作状态和区域环境参数。第2部分是机组集中监控系统,主要是PLC通过无线射频方式(或无线WIFI以太网串口等)与单个机组控制系统进行通讯,并通过智能算法,对各个机组进行精细化管理和远程控制。


可以实现以下功能:

1) 根据采集的工作区域温度实现机组自动启停调节;

2) 根据安装高度对出风角度进行手动、送风模式调节和季节模式调节,用以保证气流下送时区域无风感和工作区域温度稳定;

3 制冷、制热、新风模式可以手动转换,也可以自动转换;

4 具备定时自动开关机功能;

5 可以设定不同时间段,设置不同的目标温度;

6 节假日期间自动关机、自动开机的功能设定;

7 设备运行状态的检测,机组故障自动保护功能;

8) 断电自动恢复功能。


系统拓扑图

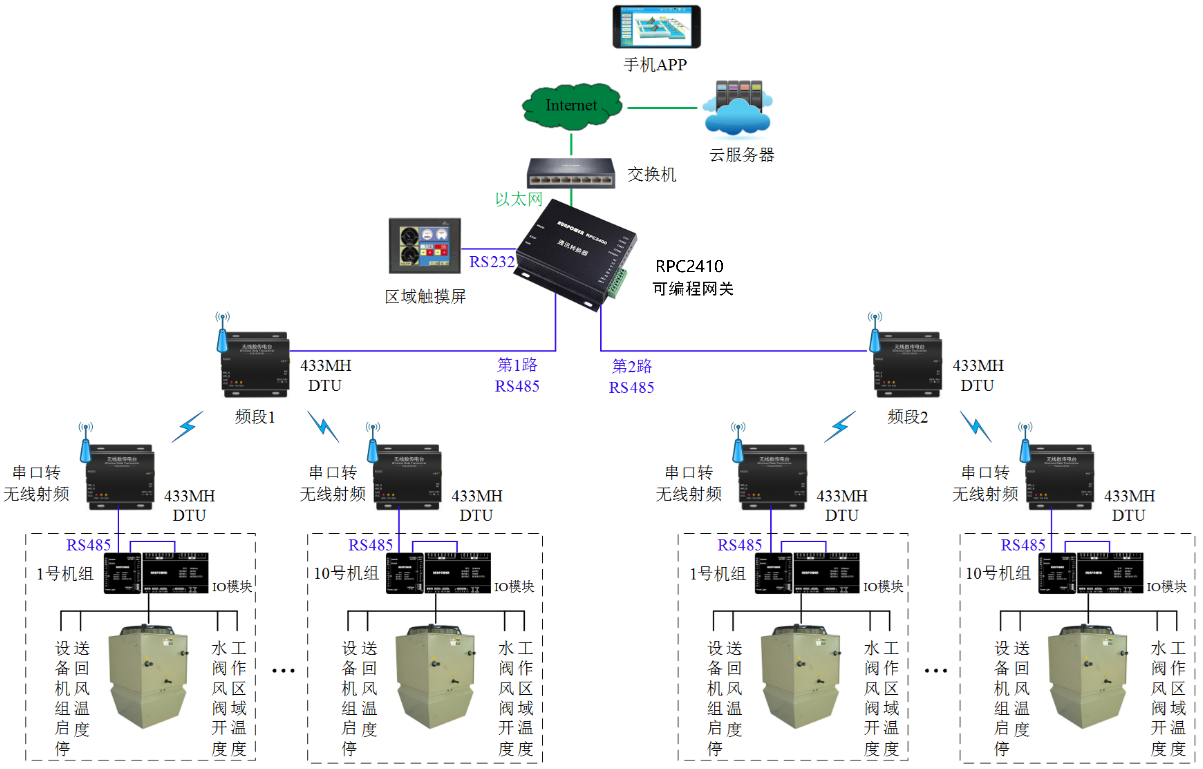

1  系统拓扑图(无线射频通讯方式)

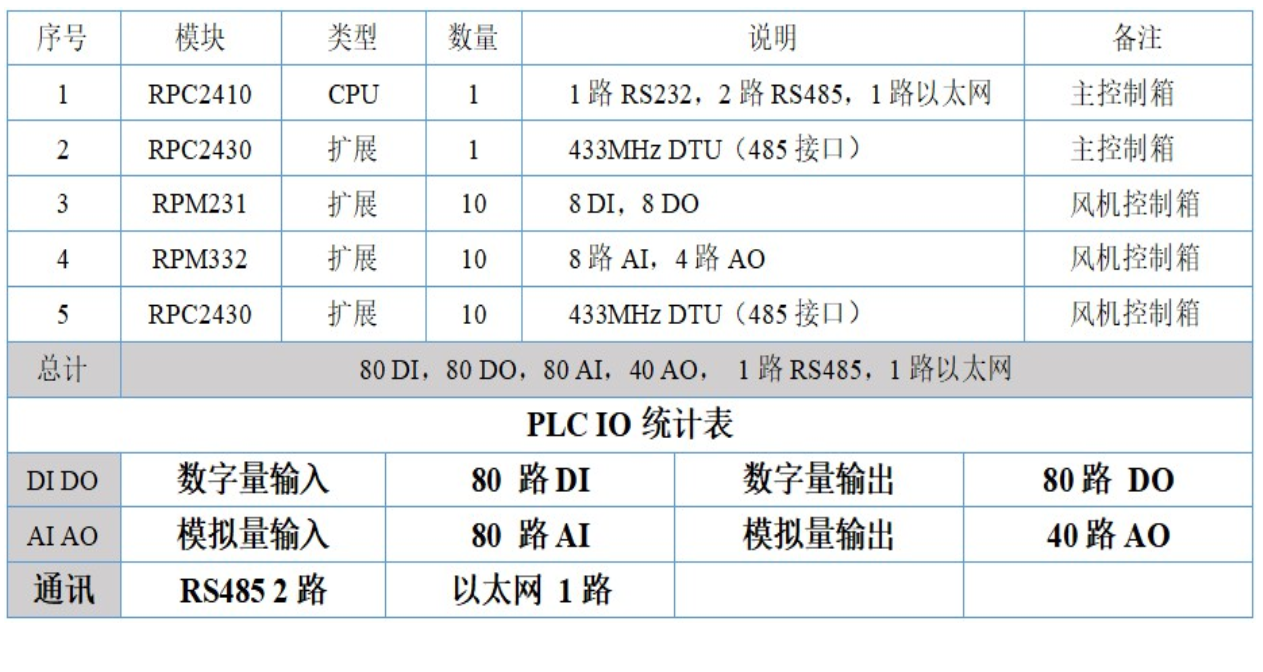

、某项目PLC配置

序号

模块

数量

说明

备注

1

RPC2107N

1

CPU模块, 1RS2322RS4851路以太网,10DI6 DO

控制箱

2

RPC2430

1

433MHz DTU485接口)

控制箱

3

RPM231

10

8  DI8  DO

风机控制箱

4

RPM332

10

8AI4AO

风机控制箱

5

RPC2430

10

433MHz DTU485接口)

风机控制箱

总计

90 DI86 DO80 AI40 AO1RS4851路以太网



系统特点

(1)机组安装位置为顶部空间,占用空间小;

2)设备故障率低,单个设备故障不影响其它机组运行;

3)采用无线通讯方式,可以减少现场施工布线成本;

4)采用分布式控制方式,调试灵活方便,可以根据现场情况进行区域组合,设置多个区域控制中心,控制程序和控制策略方便标准化管理;

5采用PID算法等调节系统出口风量、风阀角度等,保证区域温度稳定舒适。


六、监控画面

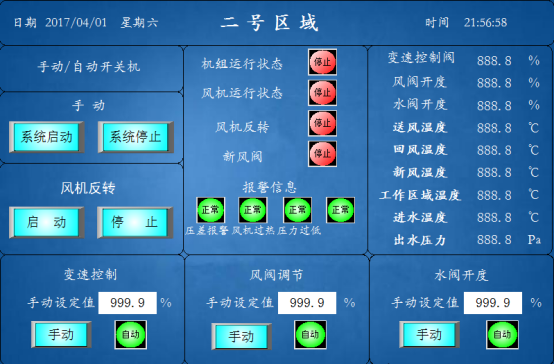

 2  监控画面

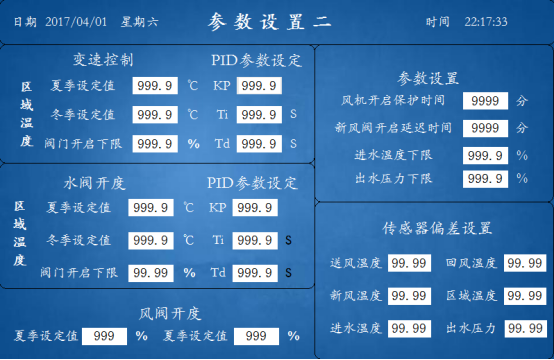

3  触摸屏画面2



七、典型应用现场

1)青岛一汽

2)德州扒鸡

3)江铃汽车
