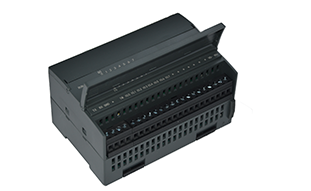

RPC2106 -24点IO CPU模块
- 14 DI+10DO 晶体管
- 1路 RS232
- 1路 RS485（隔离）
- 可扩展10个模块
- 单指令处理速度0.06μs
主要性能
参数列表
安装尺寸
典型应用
相关下载
技术问答
运算速度达到业内最高标准0.06μs（布尔量运算指令）。RPC2106本体自带14路24VDC输入通道及10路继电器输出通道，额定工作电压为24VDC，支持光电隔离，16位计数器不限点数。
最多可扩展10个模块，本体通讯提供1个RS232和1个RS485。
产品性能
本体I/O： 14路24VDC输入及10路晶体管输出
扩展能力： 最多可扩展10个模块
存储容量： 程序区120K字节；数据N区10K字节，M区5K字节；掉电保持区2K字节
定时器： 硬件定时 1个，0.1ms～500ms，软件定时不限点（最小单位1ms）
计数器： 16位，不限点
运算速度： 0.06μs（布尔量运算指令）
中断输入： 4点
通讯接口： 1个RS232，1个RS485
通讯协议： MODBUS RTU协议，自由协议
电源参数
电源参数 | ||
电源电压 | 24VDC | |
允许范围 | 20.4～28.8VDC | |
最大电流 | 1300mA | |
输出电压（端子VO+ VO-） | 额定24VDC，允许范围22.8～25.2VDC | |
输出电流（端子VO+ VO-） | 400mA | |
短路保护 | 400mA，24VDC输出 | |
输入与输出
输入通道 | ||
输入类型 | 漏型/源型 | |
输入信号 | 额定电压 24VDC | |
允许范围 0～30VDC | ||
输入ON信号 | 15～30VDC，允许最小电流3mA | |
输入OFF信号 | 0～5VDC，允许最大电流1mA | |
输入延时 | <0.6ms（额定输入电压） | |
隔离方式 | 光电隔离 | |
隔离耐压 | 1000VDC | |
输出通道 | ||
输出类型 | 晶体管 | |
输出电压 | 24VDC | |
通态触点阻抗 | <0.2Ω | |
单点最大输出电流 | 0.5A | |
最大漏电流 | 1mA | |
公共端输出电流总和 | <5A | |
开关延时 | <1ms | |
隔离方式 | 光电隔离 | |
隔离耐压 | 1000VDC | |
工作环境
工作环境 | ||
工作温度 | 0～+55℃ | |
存储温度 | -40～+70℃ | |
相对湿度 | 5～95%（无凝结） | |
安装尺寸
外形及安装 | ||
尺寸规格 | 120mm(L)×80mm(W)×63mm(H) | |
重量 | 310g | |
安装方式 | 导轨安装，标准35mm DIN导轨 | |
面板安装 | ||

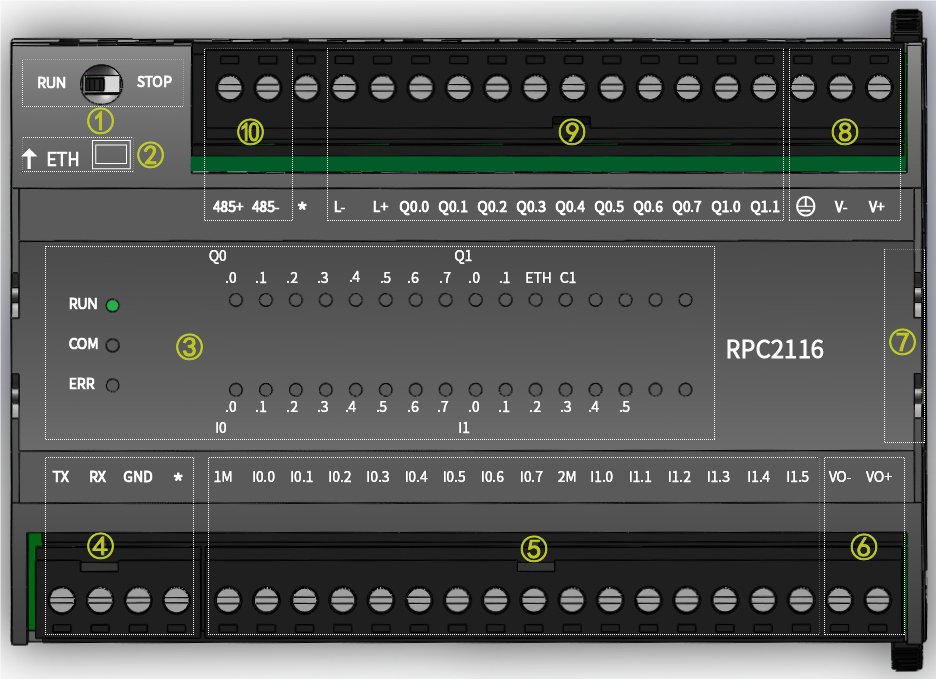

主要接口及端子定义
① 拨码开关：RUN、STOP分别用于控制2106程序运行、停止，若修改PLC的RS232接口通讯参数，需拨到STOP才能进行程序下载；
② 指示灯：RUN、COM、ERR分别用于显示模块运行、通讯、故障情况，I、Q分别用于指示各通道输入、输出状态；
③ RS232通讯接口：此接口可用于程序下载，与触摸屏、上位机通讯等，支持MODBUS RTU/自由协议；
④ 模块输入端子：由公共端1M、2M及输入点I构成，可采用源型/漏型接法；
⑤ 模块外供24VDC电源：VO＋、VO－分别为24VDC的正、负接线端子；
⑥ 扩展接口：此接口为插针底座，可用来扩展RPC2000系列扩展模块；
⑦ 模块供电电源：24V+、24V-、
分别为24VDC电源的正、负、保护地接线端子；
⑧ 模块输出端子：由电源驱动端L-、L+及输出点Q构成，“*”表示此通道无实际物理连接，端子为晶体管输出；
⑨ RS485通讯接口：此接口可用来与触摸屏、上位机、第三方仪表等通讯，支持MODBUS RTU/自由协议。
注：RPC2000系列PLC端子均为可插拔。
RPC2106模块图
版本：2018
发布时间：2018-12-10
大小：5.47 MB
概述：
《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册，主要包含以下信息（1）RunPro 软件使用入门篇；（2）RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识，对 RPC2000 系列 PLC 有一定的了解，并熟悉 RunPro 一些指令的使用方法。百度云盘提取码：z1kb
版本：2018
发布时间：2018-12-10
大小：5.0MB
概述：
《RPC2000系列PLC指令手册》对蓝普锋公司研发的RPC2000系列PLC的指令系统进行了全面、详细的描述，是用户使用RPC2000系列PLC产品的重要参考资料。 读者需要具有一定的PLC基础知识，对RPC2000系列PLC有一定的了解，并且熟悉RunPro软件的使用方法。百度云盘提取码：agry
版本：2018
发布时间：2018-12-01
大小：5.4MB
概述：
《RPC2000 系列 PLC 使用手册 CPU 模块》是蓝普锋公司 RPC2000 系列 PLC 的通用PLC的CPU模块使用参考手册，主要包含以下信息（1） CPU 模块接线参考；（2）CPU 模块IO编程使用；（3）CPU模块通讯使用等。读者可以是初次了解蓝普锋PLC的使用人员，也可以是有一定PLC基础的专业人士，方便快速了解蓝普锋PLC使用。百度云盘提取码：mzbh
软件名称：RunPro V1.0.2
安装环境：Windows操作系统，如XP、7，8，10等
发布时间：2019-03-01
安装大小：14.3 MB
软件简介：
RunPro 软件是北京蓝普锋科技有限公司专为 RPC2000系列 PLC 所开发的基于 Windows系统的编程工具。RunPro 软件同时集成了控制方案编辑和仿真调试功能，方便工程师实时查看程序结果。 RunPro 编程软件符合 IEC61131-3，支持指令列表（IL）、梯形图（LD）、结构化文本（ST）、功能块图（FBD）、顺序功能图（SFC）、连续功能图（CFC）六种编程语言。
更新内容：
支持RPC2107N，RPC2321等硬件，增加RS485_3通讯指令库，以太网指令库。 百度云盘提取码：7rm2
下载方式：
CPU的ERR指示灯亮红灯关闭
CPU模块ERR指示灯亮红灯，表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致，或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯，请查看模块连接顺序是否正确，再查找模块是否存在故障。
PLC程序如何下载，是否可以通过485进行下载关闭
RPC2000系列PLC支持RS232串口进行PLC程序下载，目前不支持RS485进行程序下载。
RS232通讯口定义：
针脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
定义 | —— | RXD | TXD | —— | GND | —— | 保留 | 保留 | ?—— |
软件工程下载连接示意图：
PLC与触摸屏如何通讯关闭
RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯，与触摸屏可以MODBUS协议进行通讯，也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯，具体请参考手册资料《RPC2000系列PLC与昆仑通态触摸屏通讯说明.pdf》 、 《RPC2000系列PLC与显控触摸屏通讯说明.pdf》等。
PLC程序下载完成以后，怎么操作让PLC运行关闭
