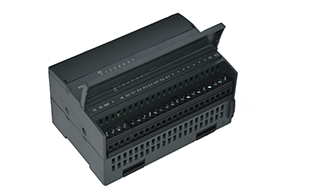

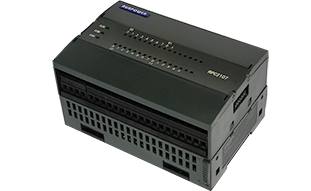

RPC2117 24点 IO CPU模块

  • 14 DI+10 DO继电器
  • 1路 RS232
  • 1路 RS485(隔离)
  • AC220V 供电
  • 可扩展15个模块

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答

运算速度达到业内最高标准0.06μs(布尔量运算指令)。RPC2117本体自带14路24VDC输入通道及10路继电器输出通道额定工作电压为220VAC,支持光电隔离,16计数器不限点数。

最多可扩展15个模块,本体通讯提供1个RS232和1个RS485。

  • 产品性能

  •                    本体I/O:14路24VDC输入及10路继电器输出

  •                    扩展能力:最多可扩展15个模块

  •                    存储容量:程序区256K字节;数据N区42K字节,M区16K字节;掉电保持区3K字节

  •                    定时器:软件定时不限点(最小单位1ms)

  •                    计数器:16位,不限点

  •                    运算速度:0.06μs(布尔量运算指令)

  •                    通讯接口:1个RS232,1个RS485;

  •                    通讯协议:MODBUS RTU协议,自由协议


  • 电源参数

    电源参数

    电源电压

    220VAC @50Hz

    允许范围

    187264VAC @50Hz

    最大电流

    120mA

    输出电压(端子VO+ VO-

    额定24VDC,允许范围22.825.2VDC

    输出电流(端子VO+ VO-

    400mA(与内部电源隔离耐压1000VDC

    短路保护

    800mA24VDC输出

  • 输入与输出

    输入通道

    输入类型

    漏型/源型

    输入信号

    额定电压 24VDC

    允许范围 030VDC

    输入ON信号

    1530VDC,允许最小电流3mA

    输入OFF信号

    05VDC允许最大电流1mA

    输入延时

    <0.6ms(额定输入电压)

    隔离方式

    光电隔离

    隔离耐压

    1000VDC

    输出通道

    输出类型

    继电器

    输出电压

    24VDC24230VAC

    允许范围

    530VDC5250VAC

    公共端输出电流总和

    <5A

    输出触点容量

    2A,阻性负载

    开关延时

    <10ms

    线圈与触点间隔离电压

    3000VAC1分钟,漏电流1mA

    触点间隔离电压

    750VAC1分钟,漏电流1mA

    继电器机械寿命

    无负载时,可达10,000,000次以上

    额定阻性2A负载时,可达100,000次以上

  • 工作环境

    工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)



  • 安装尺寸

    外形及安装

    尺寸规格

    120mm(L)×80mm(W)×63mm(H)

    重量

    310g

    安装方式

    导轨安装,标准35mm DIN导轨

    面板安装

  • 主要接口及端子定义

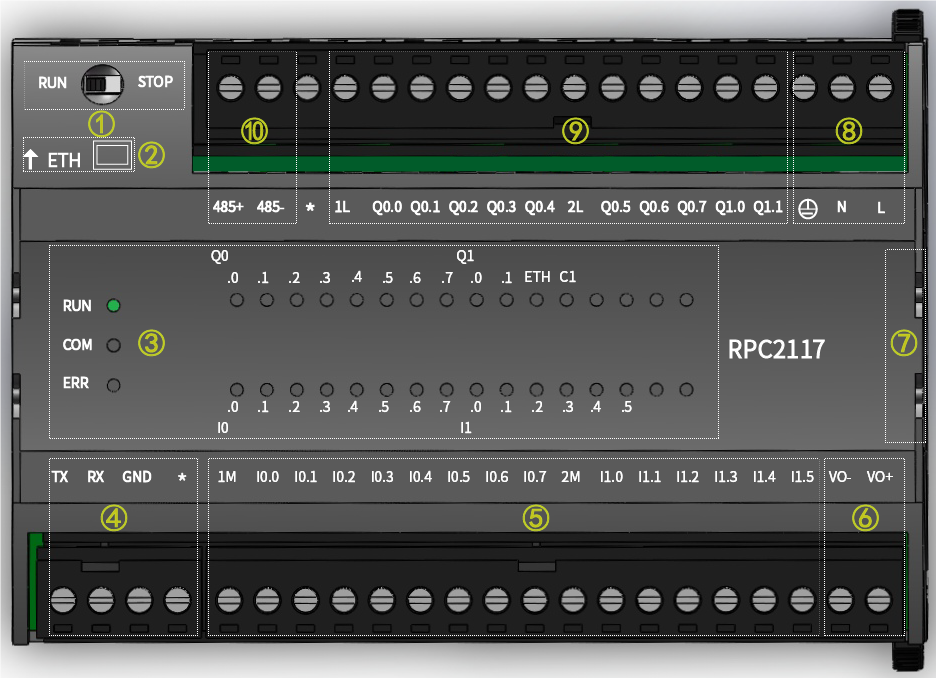

① 拨码开关:RUN、STOP分别用于控制PLC程序运行、停止,拨码开关拨为STOP,PLC重新上电后,可以恢复RJ45接口为默认通讯参数;

 以太网通讯接口:RJ45接口为PLC程序下载接口,默认IP地址为192.168.0.20,不支持对外通讯,只用于PLC程序下载;

 指示灯:RUN、COM、ERR分别用于显示模块运行、通讯、故障情况,I、Q分别用于指示各通道输入、输出状态;ETH、C1分别用于指示以太网

接口、RS485接口通讯状态(闪烁表示对应接口有数据收发);

 RS232通讯接口:此接口为端子接线,可用于与触摸屏、上位机等通讯,支持MODBUS RTU主从站协议/自由协议;

 模块输入端子:由公共端1M、2M及输入点I构成,可采用源型/漏型接法;

模块外供24VDC电源:VO+、VO-分别为24VDC的正、负接线端子;

 扩展接口此接口为插针底座,可用来扩展RPC2000系列扩展模块

 模块供电电源:L、N、1550756290411891.png分别为AC220V电源的火线、零线、保护地接线端子;

模块输出端子:由电源驱动端1L、2L及输出点Q构成,“*”表示此通道无实际物理连接,端子为继电器输出

⑩ RS485通讯接口此接口可用来与触摸屏、上位机、第三方仪表等通讯,支持MODBUS RTU/自由协议。


注:RPC2000系列PLC端子均为可插拔。


2117 220.png

 RPC2117模块图


蓝普锋公司宣传样本
蓝普锋公司宣传样本关闭

版本:2024

发布时间:2024-09-20

大小:32MB

概述

介绍了蓝普锋公司RPC3000系列大型PLC、RPC2000系列中小型PLC、RPC100i系列本安型PLC和RPC2000系列煤炭专用PLC等产品的参数案例,以及蓝普锋针对行业的可编程定制化专用控制器。同时,对北京蓝普锋科技有限公司有一定的了解。

RPC2000系列PLC使用手册 CPU模块
RPC2000系列PLC使用手册 CPU模块关闭

版本:2023

发布时间:2023-12-01

大小:4.6MB

概述

《RPC2000系列PLC使用手册CPU模块》是蓝普锋公司RPC2000系列PLC的通用PLC的CPU模块使用参考手册,主要包含以下信息(1) CPU模块接线参考;(2)CPU 模块IO编程使用;(3)CPU模块通讯使用等。读者可以是初次了解蓝普锋PLC的使用人员,也可以是有一定PLC基础的专业人士,方便快速了解蓝普锋PLC使用。百度

CPU掉电保持区有哪些,如何使用

CPU掉电保持区有哪些,如何使用关闭

                CPU掉电保持区有2个部分,第1部分是M%MB300开始的1K字节地址(%MB300~%MB1323),可以对外通讯用于触摸屏、组态等上位机进行参数设定;第2部分是R区,2K字节,不可以对外通讯,用于内部参数等掉电保持。掉电保持为永久保存,使用时可以通过对变量进行地址分配,也可以直接使用地址,也可以勾选变量属性为掉电保持类型。


CPU的ERR指示灯亮红灯

CPU的ERR指示灯亮红灯关闭

        CPU模块ERR指示灯亮红灯,表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致,或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯,请查看模块连接顺序是否正确,再查找模块是否存在故障。


PLC程序如何下载,是否可以通过485进行下载

PLC程序如何下载,是否可以通过485进行下载关闭

RPC2000系列PLC支持RS232串口进行PLC程序下载,目前不支持RS485进行程序下载。

RS232通讯口定义:

针脚

1

2

3

4

5

6

7

8

9

定义

——

RXD

TXD

——

GND

——

保留

保留

?——

软件工程下载连接示意图:


PLC与触摸屏如何通讯

PLC与触摸屏如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与触摸屏可以MODBUS协议进行通讯,也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯,具体请参考手册资料《RPC2000系列PLC与昆仑通态触摸屏通讯说明.pdf RPC2000系列PLC与显控触摸屏通讯说明.pdf》等。


PID指令有哪些,如何使用

PID指令有哪些,如何使用关闭

    RunPro软件提供多种PID相关指令,如PPIPIDPID_FIXCYCLERPCPID等,分别位于不同的指令库,调用时添加对应指令库即可调用功能块指令。具体PID使用可以参考指令手册、PID使用例程。RPCPID使用举例:


PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
