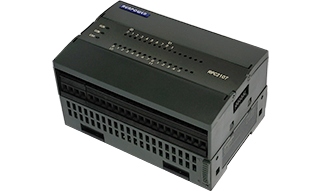

RPC2107N -以太网 CPU模块

  • 10 DI+6DO 继电器
  • 3路 串口
  • 1路 以太网
  • 可扩展25个模块
  • 单指令处理速度0.06μs

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答

运算速度达到业内最高标准0.06μs(布尔量运算指令)RPC2107N本体自带1024VDC输入通道及6路继电器输出通道,额定工作电压为220VAC,支持光电隔离,16计数器不限点数,最多可扩展25个模块

本体通讯提供1个RS232和2个RS485,提供1个RJ45以太网。

  •        产品性能

  •              本体I/O  本体I/O 1024VDC输入及6路继电器输出

  •              扩展能力:最多可扩展25个模块(需加中继模块RPA002套件)

  •              储容量:    程序区400K字节;数据N区48K字节,M区5K字节;掉电保持区2K字节

  •              定时器:    硬件定时 1个,0.1ms500ms,软件定时不限点(最小单位1ms

  •              计数器:    16位,不限点

  •              运算速度: 0.06μs(布尔量运算指令)

  •              中断输入: 4

  •              通讯接口: 1RS2322RS485

  •              通讯协议: MODBUS RTU协议,自由协议



  • 通讯功能


通讯特性


通讯接口

1RS2322RS485


1RJ45以太网


通讯协议

串口MODBUS RTU协议,自由协议


网口MODBUS TCP协议

  • 输入与输出


输入通道


输入类型

漏型/源型


输入信号

额定电压 24VDC


允许范围 030VDC


输入ON信号

1530VDC,允许最小电流3mA


输入OFF信号

05VDC允许最大电流1mA


输入延时

<0.6ms(额定输入电压)


隔离方式

光电隔离


隔离耐压

1000VDC


输出通道


输出类型

继电器


输出电压

24VDC24230VAC


允许范围

530VDC5250VAC


公共端输出电流总和

<5A


输出触点容量

2A,阻性负载


开关延时

<10ms


线圈与触点间隔离电压

3000VAC1分钟,漏电流1mA


触点间隔离电压

750VAC1分钟,漏电流1mA


继电器机械寿命

无负载时,可达10,000,000次以上

额定阻性2A负载时,可达100,000次以上

  • 电源参数


电源参数


电源电压

220VAC @50Hz


允许范围

187264VAC @50Hz


最大电流

120mA


输出电压(端子VO+ VO-

额定24VDC,允许范围22.825.2VDC


输出电流(端子VO+ VO-

400mA(与内部电源隔离耐压1000VDC


短路保护

800mA24VDC输出

  • 工作环境


工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

595%(无凝结)


  • 安装与尺寸


外形及安装


尺寸规格

120mm(L)×80mm(W)×63mm(H)


重量

380g


安装方式

导轨安装,标准35mm DIN导轨


面板安装

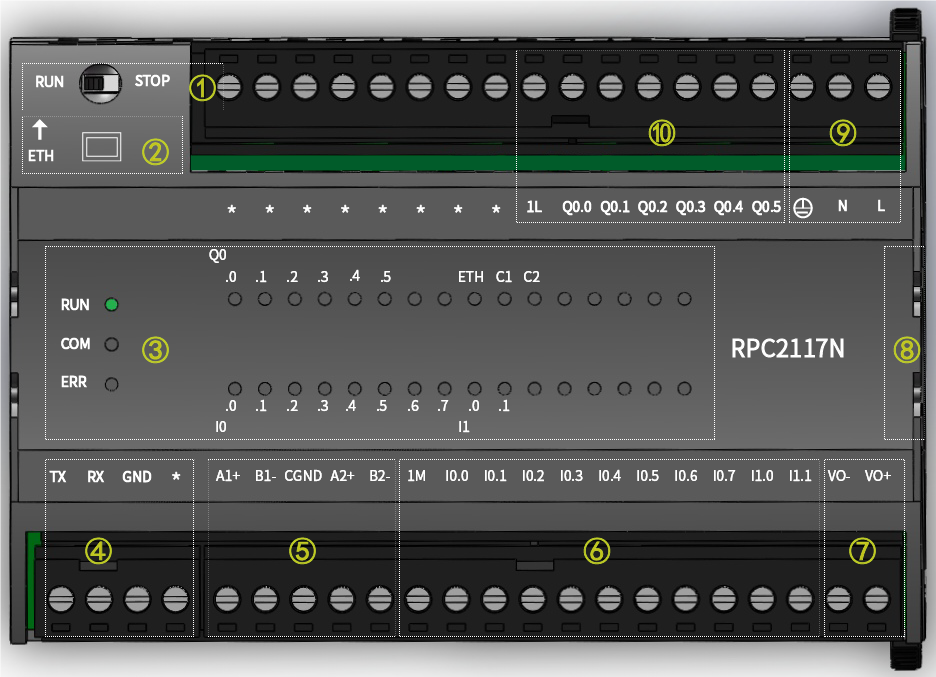

 主要接口及端子定义

① 拨码开关:RUN、STOP分别用于控制2107N程序运行、停止,若修改PLC的RS232接口通讯参数,需拨到STOP才能进行程序下载;

② 以太网通讯接口:RJ45接口,此接口可用来与触摸屏、上位机、云服务器等通讯,支持MODBUS TCP协议,允许4个Client同时链接;

③ 指示灯:RUN、COM、ERR分别用于显示模块运行、RS232通讯、故障情况,I、Q分别用于指示各通道输入、输出状态,ETH、C1、C2分别用于指示以太网接口、两个RS485通讯状态(闪烁表示对应接口有数据收发);

④ RS232通讯接口:此接口为端子接线,可用于2107N程序下载,与触摸屏、上位机等通讯,支持MODBUS RTU/自由协议,指令库为RS232.lib;

⑤ RS485通讯接口:2个接口可用来与触摸屏、上位机、第三方仪表等通讯,支持MODBUS RTU/自由协议,指令库分别为RS485.lib和RS4853.lib;

⑥ 模块输入端子:由公共端1M及输入点I构成,可采用源型/漏型接法;

⑦ 模块外供24VDC电源:VO+、VO-分别为24VDC的正、负接线端子;

⑧ 扩展接口:此接口为插针底座,可用来扩展RPC2000系列扩展模块;

⑨ 模块供电电源:L、N、1550756290411891.png 分别为AC220V电源的火线、零线、保护地接线端子;

⑩ 模块输出端子:由电源驱动端1L及输出点Q构成,端子为继电器输出。


注:RPC2000系列PLC端子均为可插拔。
