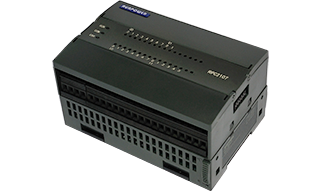

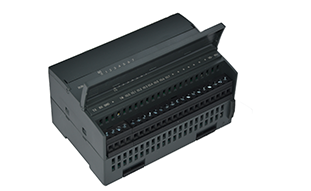

RPC2107A - 21点IO CPU模块

  • 10 DI+8DO 继电器
  • 2 AI+1AO
  • 2路 串口
  • 可扩展10个模块
  • 单指令处理速度0.06μs

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答

运算速度达到业内最高标准0.06μs(布尔量运算指令)RPC2107A本体自带1024VDC输入通道、8路继电器输出通道、2路模拟量输入通道及1路模拟量输出通道额定工作电压为220VAC16计数器不限点数,最多可扩展10个模块,本体通讯提供1个RS232和1个RS485

  •     产品性能

  •               本体I/O:   数字量:10路24VDC输入通道、8路继电器输出通道

                                   模拟量:2路模拟量输入通道、1路模拟量输出通道

  •               扩展能力:最多可扩展10个模块

  •               存储容量:程序区120K字节;数据N区10K字节,M区5K字节;掉电保持区2K字节

  •               定时器:    硬件定时 1个,0.1ms500ms,软件定时不限点(最小单位1ms

  •               计数器:    16位,不限点

  •               运算速度:0.06μs(布尔量运算指令)

  •               中断输入:2

  •               通讯接口:1RS2321RS485

  •               通讯协议:MODBUS RTU协议,自由协议


  • 电源参数


电源参数


电源电压

220VAC @50Hz


允许范围

187264VAC @50Hz


最大电流

120mA


输出电压(端子VO+ VO-

额定24VDC,允许范围22.825.2VDC


输出电流(端子VO+ VO-

400mA(与内部电源隔离耐压1000VDC


短路保护

800mA24VDC输出

  • 数字量输入与输出


24VDC输入通道


输入类型

漏型/源型


输入信号

额定电压 24VDC


允许范围 030VDC


输入ON信号

1530VDC,允许最小电流3mA


输入OFF信号

05VDC允许最大电流1mA


输入延时

<0.6ms(额定输入电压)


隔离方式

光电隔离


隔离耐压

1000VDC


继电器输出通道


输出类型

继电器


输出电压

24VDC24230VAC


允许范围

530VDC5250VAC


公共端输出电流总和

<5A


输出触点容量

2A,阻性负载


开关延时

<10ms


线圈与触点间隔离电压

3000VAC1分钟,漏电流1mA


触点间隔离电压

750VAC1分钟,漏电流1mA


继电器机械寿命

无负载时,可达10,000,000次以上

额定阻性2A负载时,可达100,000次以上

  • 模拟量输入与输出


模拟量输入通道


输入量程范围

电压:010V  电流:020mA


输入数据范围

065535


输入精度(单极性)

1%FS@25


输入阻抗

720KΩ(电压),249Ω(电流)


最大输入电压

30V


隔离方式

不隔离


阶跃响应时间

<20ms(不滤波并且不含扫描时间)


模拟量输出通道


输出量程范围

电压:010V 电流:020mA


输出数据范围

04095


输出精度

1%FS@25


驱动能力

电压:MIN 2000Ω;电流:MAX 600Ω


设置时间

电压输出:<=2ms;电流输出:<=2ms


隔离方式

不隔离


输出刷新时间

1个扫描周期

  • 工作环境


工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

595%(无凝结)


  • 安装与尺寸


外形及安装


尺寸规格

120mm(L)×80mm(W)×63mm(H)


重量

380g


安装方式

导轨安装,标准35mm DIN导轨


面板安装



主要接口及端子定义

① 指示灯:RUN、COM、ERR分别用于显示模块运行、通讯、故障情况,I、Q分别用于指示各通道输入、输出状态;

② 模块输出端子:继电器输出由电源驱动端1L、2L及输出点Q构成;模拟量输出由VO、I0以及M0构成;

③ 模块输入端子:24VDC输入由公共端1M及输入点I构成,可采用源型/漏型接法;模拟量输入由公共端M、RA和A+、RB和B+构成;

④ RS232通讯接口:此接口可用于程序下载,与触摸屏、上位机通讯等,支持MODBUS RTU/自由协议;

⑤ RS485通讯接口:此接口可用来与触摸屏、上位机、第三方仪表等通讯,支持MODBUS RTU/自由协议;

⑥ 模块供电电源:L、N、1550756290411891.png 分别为AC220V电源的火线、零线、保护地接线端子;

⑦ 模块外供24VDC电源:VO+、VO-分别为24VDC的正、负接线端子。


注:RPC2000系列PLC端子均为可插拔。



RPC2107A模块图


RPC2000系列PLC 软件手册
RPC2000系列PLC 软件手册关闭

版本:2018

发布时间:2018-12-10

大小:5.47 MB

概述

《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册,主要包含以下信息(1)RunPro 软件使用入门篇;(2)RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识,对 RPC2000 系列 PLC 有一定的了解,并熟悉 RunPro 一些指令的使用方法。百度云盘提取码:z1kb

RPC2000系列PLC 指令手册
RPC2000系列PLC 指令手册关闭

版本:2018

发布时间:2018-12-10

大小:5.0MB

概述

《RPC2000系列PLC指令手册》对蓝普锋公司研发的RPC2000系列PLC的指令系统进行了全面、详细的描述,是用户使用RPC2000系列PLC产品的重要参考资料。 读者需要具有一定的PLC基础知识,对RPC2000系列PLC有一定的了解,并且熟悉RunPro软件的使用方法。百度云盘提取码:agry

RPC2000系列PLC使用手册 CPU模块
RPC2000系列PLC使用手册 CPU模块关闭

版本:2018

发布时间:2018-12-01

大小:5.4MB

概述

《RPC2000 系列 PLC 使用手册 CPU 模块》是蓝普锋公司 RPC2000 系列 PLC 的通用PLC的CPU模块使用参考手册,主要包含以下信息(1) CPU 模块接线参考;(2)CPU 模块IO编程使用;(3)CPU模块通讯使用等。读者可以是初次了解蓝普锋PLC的使用人员,也可以是有一定PLC基础的专业人士,方便快速了解蓝普锋PLC使用。百度云盘提取码:mzbh

RPC2000系列PLC编程软件 1.0.2
RPC2000系列PLC编程软件 1.0.2关闭

软件名称:RunPro V1.0.2

安装环境:Windows操作系统,如XP、7,8,10等

发布时间:2017-03-01

安装大小:14.3 MB

软件简介

RunPro 软件是北京蓝普锋科技有限公司专为 RPC2000系列 PLC 所开发的基于 Windows系统的编程工具。RunPro 软件同时集成了控制方案编辑和仿真调试功能,方便工程师实时查看程序结果。 RunPro 编程软件符合 IEC61131-3,支持指令列表(IL)、梯形图(LD)、结构化文本(ST)、功能块图(FBD)、顺序功能图(SFC)、连续功能图(CFC)六种编程语言。

更新内容

支持RPC2107N,RPC2321等硬件,增加483_3通讯指令库,以太网指令库。 百度云盘提取码:7rm2

下载方式

CPU的ERR指示灯亮红灯

CPU的ERR指示灯亮红灯关闭

        CPU模块ERR指示灯亮红灯,表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致,或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯,请查看模块连接顺序是否正确,再查找模块是否存在故障。


RPC2000系列PLC的CPU本体自带串口如何设置为Modbus RTU从站通讯

RPC2000系列PLC的CPU本体自带串口如何设置为Modbus RTU从站通讯关闭

    CPU模块本体自带串口,如果不进行PLC编程设置,默认为Modbus RTU协议,从站地址51,波特率38400bps8位数据位,1位停止位,无校验。

    RS232接口参数设置的指令库为RS232.lib,调用Reset_COMM_PRMT指令,对RS232接口进行通讯参数设置,同时设置RS232接口为Modbus RTU协议。

    RS485接口的编程指令对应指令库RS485.lib,调用Reset_COMM2_PRMT指令,对RS485接口进行通讯参数设置,同时设置RS485接口为Modbus RTU协议。

    如果CPU本体自带第三路串口A2B2接口,对应的编程指令库为RS4853.lib,,调用Reset_COMM3_PRMT指令,对RS4853接口进行通讯参数设置,同时设置RS4853接口为Modbus RTU协议。

注:具体请参考编程使用举例。


PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
