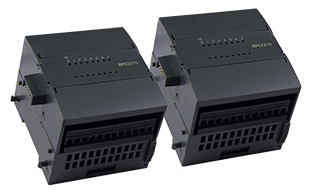

RPC2211 16点输入 扩展模块
- 16 DI
- 源型/漏型
- 光电隔离
- 输入延时<1ms
- 额定电压24VDC
主要性能
参数列表
安装尺寸
典型应用
相关下载
技术问答
RPC2211集成16路数字量输入通道，数字量输入信号的额定电压为24VDC，采用光电隔离方式。
产品性能
通道数量：16路
输入类型：漏型/源型
输入信号：额定电压24VDC
允许范围： 0～30VDC
输入ON信号：15～30VDC，允许最小电流3mA
输入OFF信号：0～5VDC，允许最大电流1mA
输入延时：<1ms（额定输入电压时）
隔离方式：光电隔离
隔离耐压：1000VDC
功耗说明
模块功耗
查询电源(24VDC)
80mA
扩展总线电源
90mA
工作环境
工作环境
工作温度
0～60℃
存储温度
-40～70℃
相对湿度
5～95%（无凝结）
安装尺寸
外形及安装
尺寸规格
72mm(L)×80mm(W)×63mm(H)
重量
170g
安装方式
导轨安装，标准35mm DIN导轨
面板安装

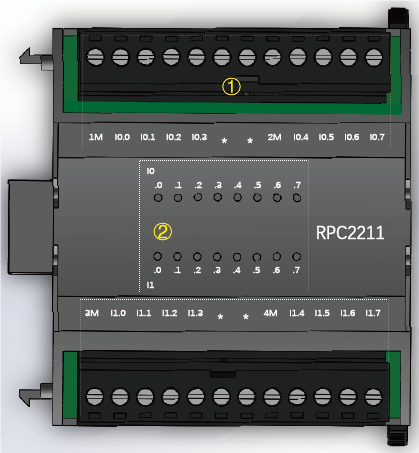

主要接口及端子定义
① 模块端子：由公共端1M、2M、3M、4M及输入点I构成，1M为I0.0~I0.3的公共端，2M为I0.4~I0.7的公共端，3M为I1.0~I1.3的公共端，4M为
I1.4~I1.7的公共端，可采用源型/漏型接法，“*”表示此通道无实际物理连接；
② 指示灯：亮对应通道输入信号为1，灭对应通道输入信号为0；
注：RPC2000系列PLC端子均为可插拔。
RPC2211模块图
版本：2024
发布时间：2024-09-20
大小：32MB
概述：
介绍了蓝普锋公司RPC3000系列大型PLC、RPC2000系列中小型PLC、RPC100i系列本安型PLC和RPC2000系列煤炭专用PLC等产品的参数案例，以及蓝普锋针对行业的可编程定制化专用控制器。同时，对北京蓝普锋科技有限公司有一定的了解。
CPU的ERR指示灯亮红灯关闭
CPU模块ERR指示灯亮红灯，表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致，或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯，请查看模块连接顺序是否正确，再查找模块是否存在故障。
PLC程序如何下载，是否可以通过485进行下载关闭
RPC2000系列PLC支持RS232串口进行PLC程序下载，目前不支持RS485进行程序下载。
RS232通讯口定义：
针脚 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
定义 | —— | RXD | TXD | —— | GND | —— | 保留 | 保留 | ?—— |
软件工程下载连接示意图：
PLC与触摸屏如何通讯关闭
RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯，与触摸屏可以MODBUS协议进行通讯，也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯，具体请参考手册资料《RPC2000系列PLC与昆仑通态触摸屏通讯说明.pdf》 、 《RPC2000系列PLC与显控触摸屏通讯说明.pdf》等。
RunPro软件的文件打开问题，查看截图，这是什么原因造成的？关闭
