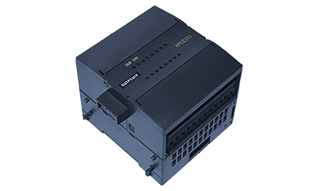

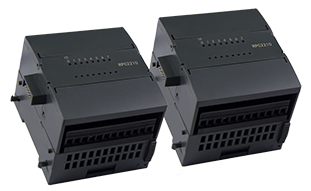

RPC2221 -16点输出 扩展模块

  • 16 DO 晶体管
  • 光电隔离
  • 单触点容量1A
  • 输出开关延时<1ms
  • 额定电压24VDC

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答

RPC2221集成16路晶体管输出通道,数字量输出信号的额定电压为24VDC,采用光电隔离方式。



      产品性能

                    通道数量:16

                    输出类型:晶体管

                    输出信号:额定电压24VDC

                    允许范围: 20.4VDC28.8VDC

                    单点最大输出电流:    1A

                    最大漏电流:               1mA

                    公共端输出电流总和: <4A

                    浪涌电流:<8A100ms

                    通态触点阻抗:<0.2Ω

                    短路保护:外部提供

                    输出延时:<1ms

                    隔离方式:光电隔离

                    隔离耐压:1000VDC



  • 功耗说明


模块功耗


查询电源(24VDC

需根据负载进行计算


扩展总线电源(5VDC

180mA



  • 工作环境


工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

5%95%,不凝结




  • 安装尺寸


外形及安装


尺寸规格

72mm(L)×80mm(W)×63mm (H)


重量

170g


安装方式

导轨安装,标准35mm DIN导轨


面板安装

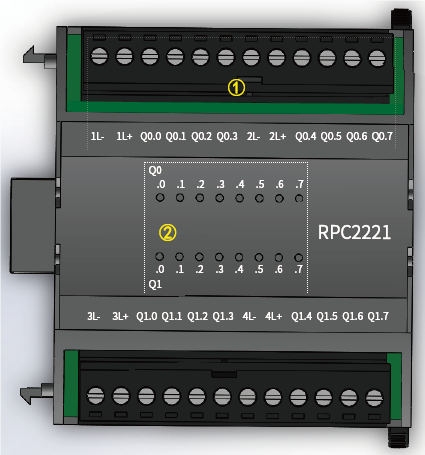

  • 主要接口及端子定义

① 模块端子:由电源驱动端1L-、1L+、2L-、2L+、3L-、3L+、4L-、4L+及输出点Q构成,1L-、1L+为Q0.0~Q0.3的电源驱动端,2L-、2L+为Q0.4~Q0.7的电源驱动端,3L-、3L+为Q1.0~Q1.3的电源驱动端,4L-、4L+为Q1.4~Q1.7的电源驱动端;

② 指示灯:亮对应通道输出信号为1,灭对应通道输出信号为0。

注:RPC2000系列PLC端子均为可插拔。



图1  RPC2221模块图.png

1  RPC2221模块图


RPC2000系列PLC 软件手册
RPC2000系列PLC 软件手册关闭

版本:2018

发布时间:2018-12-10

大小:5.47 MB

概述

《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册,主要包含以下信息(1)RunPro 软件使用入门篇;(2)RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识,对 RPC2000 系列 PLC 有一定的了解,并熟悉 RunPro 一些指令的使用方法。百度云盘提取码:z1kb

RPC2000系列PLC 指令手册
RPC2000系列PLC 指令手册关闭

版本:2018

发布时间:2018-12-10

大小:5.0MB

概述

《RPC2000系列PLC指令手册》对蓝普锋公司研发的RPC2000系列PLC的指令系统进行了全面、详细的描述,是用户使用RPC2000系列PLC产品的重要参考资料。 读者需要具有一定的PLC基础知识,对RPC2000系列PLC有一定的了解,并且熟悉RunPro软件的使用方法。百度云盘提取码:agry

RPC2000系列PLC 使用手册 DIDO模块
RPC2000系列PLC 使用手册 DIDO模块关闭

版本:2018

发布时间:2018-12-01

大小:3.4MB

概述

《RPC2000 系列 PLC 使用手册 DIDO 模块》是蓝普锋公司 RPC2000 系列 PLC 的通用 PLC 的 DIDO 模块使用参考手册,主要包含以下信息(1) DIDO 模块接线参考;(2)DIDO 模块IO编程使用等。读者可以是初次了解蓝普锋PLC的使用人员,也可以是有一定PLC基础的专业人士,方便快速了解蓝普锋PLC使用。百度云盘提取码:uluv

RPC2000系列PLC编程软件 1.0.2
RPC2000系列PLC编程软件 1.0.2关闭

软件名称:RunPro V1.0.2

安装环境:Windows操作系统,如XP、7,8,10等

发布时间:2017-03-01

安装大小:14.3 MB

软件简介

RunPro 软件是北京蓝普锋科技有限公司专为 RPC2000系列 PLC 所开发的基于 Windows系统的编程工具。RunPro 软件同时集成了控制方案编辑和仿真调试功能,方便工程师实时查看程序结果。 RunPro 编程软件符合 IEC61131-3,支持指令列表(IL)、梯形图(LD)、结构化文本(ST)、功能块图(FBD)、顺序功能图(SFC)、连续功能图(CFC)六种编程语言。

更新内容

支持RPC2107N,RPC2321等硬件,增加483_3通讯指令库,以太网指令库。 百度云盘提取码:7rm2

下载方式

CPU的ERR指示灯亮红灯

CPU的ERR指示灯亮红灯关闭

        CPU模块ERR指示灯亮红灯,表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致,或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯,请查看模块连接顺序是否正确,再查找模块是否存在故障。


PLC程序如何下载,是否可以通过485进行下载

PLC程序如何下载,是否可以通过485进行下载关闭

RPC2000系列PLC支持RS232串口进行PLC程序下载,目前不支持RS485进行程序下载。

RS232通讯口定义:

针脚

1

2

3

4

5

6

7

8

9

定义

——

RXD

TXD

——

GND

——

保留

保留

?——

软件工程下载连接示意图:


PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
