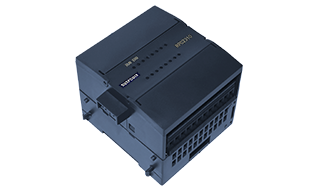

RPC2223 -16点输出 扩展模块

  • 16 DO 继电器
  • 继电器隔离
  • 单触点容量2A
  • 输出开关延迟<10ms
  • 输出信号24VDC或24~230VAC

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答



RPC2223集成16路继电器输出通道,数字量输出信号的额定电压为24VDC220VAC,采用继电器隔离方式。



                 产品性能



                    通道数量:16

                    输出类型:继电器

                    输出信号:额定电压24VDC24230VAC

                                      允许范围 5~30VDC或5~250VAC

                    公共端输出电流总和:<5A

                    输出触点容量:            2A,阻性负载

                    通态触点阻抗:           <0.2Ω

                    隔离方式:                  继电器隔离

                    线圈与触点间隔离电压:3000VAC1分钟,漏电流1mA

                    触点间隔离电压:           750VAC,  1分钟,漏电流1mA

                    隔离电阻(最小):            触点间或线圈与触点间均为100MΩ(500VDC)

                    开关延时:                      <10ms

                    触点开关频率:              Max 1Hz

                    继电器机械寿命:          无负载时,可达10,000,000次以上

                             额定阻性2A负载时,可达100,000次以上


  • 功耗说明


模块功耗


外部提供电源(24VDC

需根据负载进行计算


扩展总线电源(5VDC

120mA


扩展总线电源(24VDC

40mA



  • 工作环境


工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

5%95%,不凝结



  • 安装尺寸


外形及安装


尺寸规格

72mm(L)×80mm(W)×63mm(H)


重量

200g


安装方式

导轨安装,标准35mm DIN导轨


面板安装


  • 主要接口及端子定义

① 模块端子:由电源驱动端1L、2L、3L、4L及输出点Q构成,1L为Q0.0~Q0.3的电源驱动端,2L为Q0.4~Q0.7的电源驱动端,3L为Q1.0~Q1.3的电源驱动端,4L为Q1.4~Q1.7的电源驱动端,“*”表示此通道无实际物理连接;

② 指示灯:亮对应通道输出信号为1,灭对应通道输出信号为0。


注:RPC2000系列PLC端子均为可插拔。

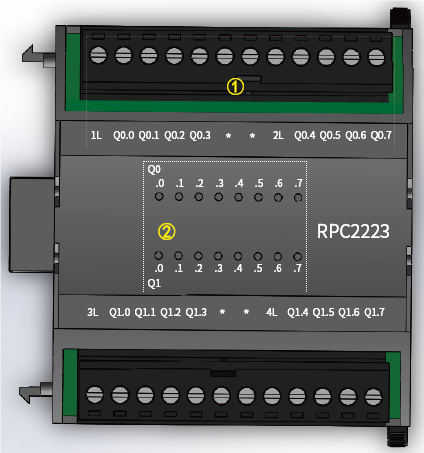

图1  RPC2223模块图.png

1  RPC2223模块图




RPC2000系列PLC 软件手册
RPC2000系列PLC 软件手册关闭

版本:2018

发布时间:2018-12-10

大小:5.47 MB

概述

《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册,主要包含以下信息(1)RunPro 软件使用入门篇;(2)RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识,对 RPC2000 系列 PLC 有一定的了解,并熟悉 RunPro 一些指令的使用方法。百度云盘提取码:z1kb

RPC2000系列PLC 指令手册
RPC2000系列PLC 指令手册关闭

版本:2018

发布时间:2018-12-10

大小:5.0MB

概述

《RPC2000系列PLC指令手册》对蓝普锋公司研发的RPC2000系列PLC的指令系统进行了全面、详细的描述,是用户使用RPC2000系列PLC产品的重要参考资料。 读者需要具有一定的PLC基础知识,对RPC2000系列PLC有一定的了解,并且熟悉RunPro软件的使用方法。百度云盘提取码:agry

RPC2000系列PLC 使用手册 DIDO模块
RPC2000系列PLC 使用手册 DIDO模块关闭

版本:2018

发布时间:2018-12-01

大小:3.4MB

概述

《RPC2000 系列 PLC 使用手册 DIDO 模块》是蓝普锋公司 RPC2000 系列 PLC 的通用 PLC 的 DIDO 模块使用参考手册,主要包含以下信息(1) DIDO 模块接线参考;(2)DIDO 模块IO编程使用等。读者可以是初次了解蓝普锋PLC的使用人员,也可以是有一定PLC基础的专业人士,方便快速了解蓝普锋PLC使用。百度云盘提取码:uluv

RPC2000系列PLC编程软件 1.0.2
RPC2000系列PLC编程软件 1.0.2关闭

软件名称:RunPro V1.0.2

安装环境:Windows操作系统,如XP、7,8,10等

发布时间:2017-03-01

安装大小:14.3 MB

软件简介

RunPro 软件是北京蓝普锋科技有限公司专为 RPC2000系列 PLC 所开发的基于 Windows系统的编程工具。RunPro 软件同时集成了控制方案编辑和仿真调试功能,方便工程师实时查看程序结果。 RunPro 编程软件符合 IEC61131-3,支持指令列表(IL)、梯形图(LD)、结构化文本(ST)、功能块图(FBD)、顺序功能图(SFC)、连续功能图(CFC)六种编程语言。

更新内容

支持RPC2107N,RPC2321等硬件,增加483_3通讯指令库,以太网指令库。 百度云盘提取码:7rm2

下载方式

PLC最多扩展多少模块,如何使用RPA002延长套件连接多个扩展

PLC最多扩展多少模块,如何使用RPA002延长套件连接多个扩展关闭

                RPC2000系列PLC单个CPU可以连接10个以内扩展模块,RPC2107N可以连接25个以内扩展模块,最大扩展约为400点。扩展模块连接超过9个或需要较远距离(建议1米以内)连接时,可以使用RPA002扩展连接套件进行中继,增加扩展模块连接个数。具体请参考手册资料《RPA002  IO扩展套件连接示意图.pdf

PID指令有哪些,如何使用

PID指令有哪些,如何使用关闭

    RunPro软件提供多种PID相关指令,如PPIPIDPID_FIXCYCLERPCPID等,分别位于不同的指令库,调用时添加对应指令库即可调用功能块指令。具体PID使用可以参考指令手册、PID使用例程。RPCPID使用举例:


PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
