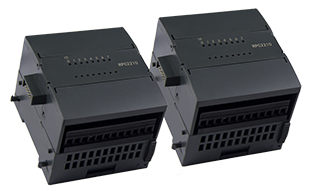

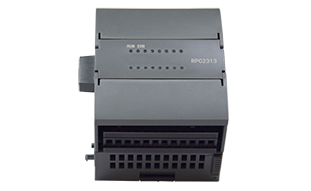

RPC2310 4点输入 扩展模块

  • 4 AI
  • 电压/电流
  • 精度:0.5%
  • 刷新时间:10ms
  • 12位A/D

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答


RPC2310集成4路差分模拟量输入通道,各通道间隔离,用于检测模拟量输入信号4~20mA、0~20mA或0~10V。输入精度为0.5%FS。



  •        产品性能

  •              通道数量及类型:4路差分输入

  •              输入信号:电流 420mA020mA

                                   电压 010V

  •              输入精度:0.5%FS@25℃(FS表示满量程,@25℃表示在25℃)

  •              A/D转换时间:<200us

  •              采样刷新时间:10ms(全通道)

  •              差模抑制:优于70dB@50Hz

  •              输入阻抗:720KΩ(电压);249Ω(电流)

  •              温度漂移:±100ppm/

  •              最大允许电流:<30mA

  •              最大允许电压:<30V

  •              隔离耐压:现场与系统500VDC;通道间100VDC


  • 功耗说明

    模块功耗

    扩展总线电源(5VDC)

    100mA

    扩展总线电源(24VDC)

    20mA


  • 作环境

    工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)


  • 安装尺寸

    外形及安装

    尺寸规格

    72mm(L)×80mm(W)×63mm(H)

    重量

    170g

    安装方式

    导轨安装,标准35mm DIN导轨

    面板安装

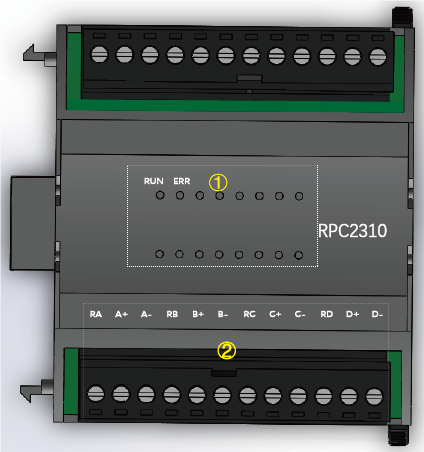

  • 主要接口及端子定义

① 指示灯:RUN、ERR分别用于显示模块运行、故障情况;

② 模块端子:RA、A+、A-为一组模拟量输入端子,输入电压信号时,A+、A-分别用于连接电压信号的正、负端;输入电流信号时需要将RA与

A+短接,并作为电流信号的流入端,A-作为电流信号的流出端,其余各组与上述相同。


注:RPC2000系列PLC端子均为可插拔。





 RPC2310模块图



RPC2000系列PLC软件手册
RPC2000系列PLC软件手册关闭

版本:2018

发布时间:2023-05-20

大小:8MB

概述

《软件使用手册_快速入门手册》是蓝普锋公司对蓝普锋编程软件进行详细介绍的参考手册,主要包含以下信息(1)蓝普锋编程软件使用入门篇;(2)蓝普锋编程软件指令速查表。读者需要具有一定的PLC背景知识,对蓝普锋PLC有一定的了解,并熟悉蓝普锋编程软件一些指令的使用方法。

CPU的ERR指示灯亮红灯

CPU的ERR指示灯亮红灯关闭

        CPU模块ERR指示灯亮红灯,表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致,或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯,请查看模块连接顺序是否正确,再查找模块是否存在故障。


PLC与触摸屏如何通讯

PLC与触摸屏如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与触摸屏可以MODBUS协议进行通讯,也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯,具体请参考手册资料《RPC2000系列PLC与昆仑通态触摸屏通讯说明.pdf RPC2000系列PLC与显控触摸屏通讯说明.pdf》等。


PID指令有哪些,如何使用

PID指令有哪些,如何使用关闭

    RunPro软件提供多种PID相关指令,如PPIPIDPID_FIXCYCLERPCPID等,分别位于不同的指令库,调用时添加对应指令库即可调用功能块指令。具体PID使用可以参考指令手册、PID使用例程。RPCPID使用举例:


PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
