RPC2320 - 2点输出 扩展模块

  • 2 AO
  • 电压/电流
  • 精度:1%
  • 输出时间<=3ms
  • 0~20mA/0~10V

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答


RPC2320集成2路模拟量输出通道,用于输出模拟量信号0~20mA或0~10V,输出精度为1%FS。



  •    产品性能

  •              通道数量:    2路

  •              输出信号:    电压0~10V或电流020mA

  •              输出分辨率:5mV0.01mA

  •              输出精度:1%FS@25℃(FS表示满量程,@25℃表示在25℃)

  •              稳定时间:电压输出<=3ms

                     电流输出<=3ms

  •              驱动能力:电压 最小2000Ω

                                   电流 最大600Ω

  •              隔离耐压:现场与系统500VDC


  • 功耗说明


模块功耗


扩展总线电源(5VDC

80mA


扩展总线电源(24VDC

100mA



  • 工作环境


工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

5%95%,不凝结



  • 安装尺寸


外形及安装


尺寸规格

72mm(L)×80mm(W)×63mm(H)


重量

160g


安装方式

导轨安装,标准35mm DIN导轨


面板安装



  • 主要接口及端子定义

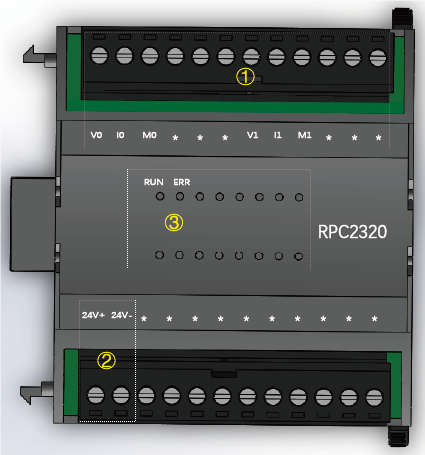

① 模块端子:V0、I0、M0为第一组模拟量输出端子,M0为公共端。输出电压信号时通过V0与M0连接,V0为电压正极;输出电流信号时通过I0与M0连接,I0为电流流出。另外一组与上述相同。 “*”表示此通道无实际物理连接;

 模块供电电源:24V+、24V-分别为24VDC电源的正、负接线端子;

 指示灯:通道指示灯亮表示对应通道工作正常,灭表示模块没有通电或对应通道工作异常,RUN、ERR分别用于显示模块运行、故障情况。

注:RPC2000系列PLC端子均为可插拔。


输入信号A/D对应关系如下:




输出信号

量程范围

量程所对应的数值范围


十进制值

十六进制值


电流信号

020mA

04095

0x0000xFFF


电压信号

010V

04095

0x0000xFFF





图1  RPC2320模块图.png

RPC2320模块图


RPC2000系列PLC 软件手册
RPC2000系列PLC 软件手册关闭

版本:2018

发布时间:2018-12-10

大小:5.47 MB

概述

《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册,主要包含以下信息(1)RunPro 软件使用入门篇;(2)RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识,对 RPC2000 系列 PLC 有一定的了解,并熟悉 RunPro 一些指令的使用方法。百度云盘提取码:z1kb

RPC2000系列PLC编程软件 1.0.2
RPC2000系列PLC编程软件 1.0.2关闭

软件名称:RunPro V1.0.2

安装环境:Windows操作系统,如XP、7,8,10等

发布时间:2017-03-01

安装大小:14.3 MB

软件简介

RunPro 软件是北京蓝普锋科技有限公司专为 RPC2000系列 PLC 所开发的基于 Windows系统的编程工具。RunPro 软件同时集成了控制方案编辑和仿真调试功能,方便工程师实时查看程序结果。 RunPro 编程软件符合 IEC61131-3,支持指令列表(IL)、梯形图(LD)、结构化文本(ST)、功能块图(FBD)、顺序功能图(SFC)、连续功能图(CFC)六种编程语言。

更新内容

支持RPC2107N,RPC2321等硬件,增加483_3通讯指令库,以太网指令库。 百度云盘提取码:7rm2

下载方式

PLC最多扩展多少模块,如何使用RPA002延长套件连接多个扩展

PLC最多扩展多少模块,如何使用RPA002延长套件连接多个扩展关闭

                RPC2000系列PLC单个CPU可以连接10个以内扩展模块,RPC2107N可以连接25个以内扩展模块,最大扩展约为400点。扩展模块连接超过9个或需要较远距离(建议1米以内)连接时,可以使用RPA002扩展连接套件进行中继,增加扩展模块连接个数。具体请参考手册资料《RPA002  IO扩展套件连接示意图.pdf

CPU的ERR指示灯亮红灯

CPU的ERR指示灯亮红灯关闭

        CPU模块ERR指示灯亮红灯,表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致,或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯,请查看模块连接顺序是否正确,再查找模块是否存在故障。


PID指令有哪些,如何使用

PID指令有哪些,如何使用关闭

    RunPro软件提供多种PID相关指令,如PPIPIDPID_FIXCYCLERPCPID等,分别位于不同的指令库,调用时添加对应指令库即可调用功能块指令。具体PID使用可以参考指令手册、PID使用例程。RPCPID使用举例:


PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
