RPC2330 - 4点输入 1点输出扩展模块

  • 4AI+1AO
  • 电压/电流
  • 输入精度:0.5%
  • 输出精度:1%
  • 通道刷新时间<20ms

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答

RPC2330集成4路模拟量输入通道,用于检测模拟量输入信号420mA020mA010V以及1路模拟量输出通道,用于输出模拟量信号020mA010V


  •     产品性能



模块通道


通道数量及类型

4模拟量输入,1路模拟量输出


输入信号

电流

420mA/020mA


电压

010V


精度

0.5%FS@25℃


采样时间

<20ms(全通道)


输入阻抗

720KΩ(电压);249Ω(电流)


最大值

电流 <30mA 电压 <30V


输出信号

电流

420mA  020mA


电压

010V


精度

1%FS@25℃


温度漂移

±100ppm/℃


  • 功耗说明


模块功耗


扩展总线电源(5VDC

100mA


扩展总线电源(24VDC

20mA



  • 工作环境


工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

5%95%,不凝结



  • 安装尺寸


外形及安装


尺寸规格

72mm(L)×80mm(W)×63mm(H)


重量

200g


安装方式

导轨安装,标准35mm DIN导轨


面板安装



  • 主要接口及端子定义

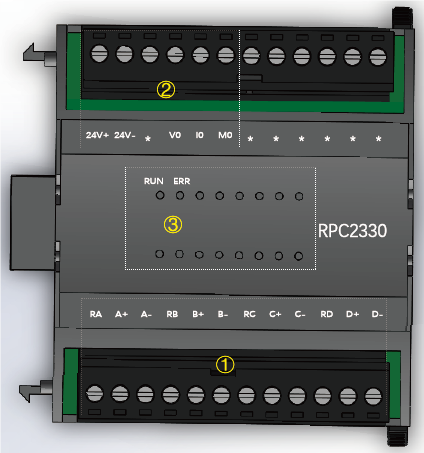

 模块端子:RAA+A-为一组模拟量输入端子,输入电压信号时,A+A-分别用于连接电压信号的正、负端;输入电流信号时需要将RAA+短接,并作为电流信号的流入端,A-作为电流信号的流出端,其余各组与上述相同;

 模块端子:24V+24V-为模块模拟量输出电源供电输入端子VOI0M0为一组模拟量输出端子,M0为公共端,输出电压信号时通过V0M0V0为电压正极,输出电流信号时通过I0M0I0为电流流出“*”表示此通道无实际物理连接;

 指示灯:通道指示灯亮表示对应通道工作正常,灭表示模块没有通电或对应通道工作异常,RUNERR分别用于显示模块运行、故障情况。


输入输出信号对应关系如下:






输入信号

量程范围

量程所对应的数值范围


十进制值

十六进制值


电流信号

420mA

065535

0x000xFFFF


电流信号

020mA

065535

0x000xFFFF


电压信号

010V

065535

0x000xFFFF




信号

量程范围

量程所对应的数值范围


十进制值

十六进制值


电流信号

020mA

04095

0x000xFFF


电压信号

010V

04095

0x000xFFF





RPC2330模块图
