RPC2311 4点输入 扩展模块
- 4 AI
- 热电偶
- 精度：0.2%
- 刷新时间：20ms
- 硬件冷端补偿
主要性能
参数列表
安装尺寸
典型应用
相关下载
技术问答
RPC2311集成4路热电偶输入通道，用于检测浮地热电偶信号或-80～80mV电压信号。输入精度为0.2%FS。
产品性能
通道数量：4路
输入类型：J、K、T、N、E、R、S、B型浮地热电偶，-80～80mV
输入精度：0.2%FS@25℃（电压）（FS表示满量程，@25℃表示在25℃）
温度分辨率：0.5℃
采样刷新时间：20ms（全通道）
差模抑制比：优于70dB@50Hz
温度漂移：±50ppm/℃
冷端误差：±2℃
冷端补偿：支持（需考虑模块内与机柜内温度差值，再通过软件修正）
断线检测：支持
功耗说明
模块功耗
扩展总线电源(5VDC)
100mA
扩展总线电源(24VDC)
0mA
工作环境
工作环境
工作温度
0～60℃
存储温度
-40～70℃
相对湿度
5～95%（无凝结）
安装尺寸
外形及安装
尺寸规格
72mm(L)×80mm(W)×63mm(H)
重量
170g
安装方式
导轨安装，标准35mm DIN导轨
面板安装

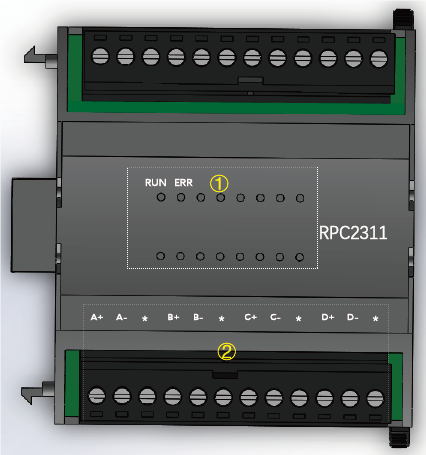

主要接口及端子定义
① 指示灯：RUN、ERR分别用于显示模块运行、故障情况；
② 模块端子： A+、A-为第一组热电偶输入端子，热电偶的两端分别连接到A+、A-即可，其余各组与上述相同，“*”表示此通道无实际物理
连接。
注：RPC2000系列PLC端子均为可插拔。
输入信号A/D对应关系如下：
输入类型 | 量程范围（℃） | 量程所对应的数值范围 |
J | -210～1200 | -2100～12000 |
K | -270～1370 | -2700～13700 |
E | -270～1000 | -2700～10000 |
N | -270～1300 | -2700～13000 |
T | -270～400 | -2700～4000 |
R | -50～1768 | -500～17680 |
S | -50～1768 | -500～17680 |
B | 0～1820 | 0～18200 |
－80～80mV | - | -8000～8000 |
RPC2311模块图
版本：2024
发布时间：2024-09-20
大小：32MB
概述：
介绍了蓝普锋公司RPC3000系列大型PLC、RPC2000系列中小型PLC、RPC100i系列本安型PLC和RPC2000系列煤炭专用PLC等产品的参数案例，以及蓝普锋针对行业的可编程定制化专用控制器。同时，对北京蓝普锋科技有限公司有一定的了解。
PLC最多扩展多少模块，如何使用RPA002延长套件连接多个扩展关闭
RPC2000系列PLC单个CPU可以连接10个以内扩展模块，RPC2107N可以连接25个以内扩展模块，最大扩展约为400点。扩展模块连接超过9个或需要较远距离（建议1米以内）连接时，可以使用RPA002扩展连接套件进行中继，增加扩展模块连接个数。具体请参考手册资料《RPA002 IO扩展套件连接示意图.pdf》 。
CPU的ERR指示灯亮红灯关闭
CPU模块ERR指示灯亮红灯，表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致，或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯，请查看模块连接顺序是否正确，再查找模块是否存在故障。
PLC程序下载完成以后，怎么操作让PLC运行关闭
