RPC2312 4路热电阻输入 扩展模块
- 4 AI
- 热电阻
- 精度：0.2%
- 刷新时间：20ms
- 温度分辨率0.1℃
主要性能
参数列表
安装尺寸
典型应用
相关下载
技术问答
RPC2312集成4路热电阻输入通道，用于检测Cu50、Pt100两种热电阻阻值信号。输入精度为0.2%FS。
产品性能
通道数量：4路
输入类型：Cu50、Pt100
信号范围：Cu50（-50-150℃）
Pt100 (-150-619.6℃)
输入精度：0.2%FS@25℃（电压）（FS表示满量程，@25℃表示在25℃）
温度分辨率：0.1℃
采样刷新时间：20ms（全通道）
差模抑制比：优于70dB@50HZ
温度漂移： ±50ppm/℃
短路和断线检测：支持
功耗说明
模块功耗
扩展总线电源(5VDC)
120mA
扩展总线电源(24VDC)
0mA
工作环境
工作环境
工作温度
0～60℃
存储温度
-40～70℃
相对湿度
5～95%（无凝结）
安装尺寸
外形及安装
尺寸规格
72mm(L)×80mm(W)×63mm(H)
重量
170g
安装方式
导轨安装，标准35mm DIN导轨
面板安装

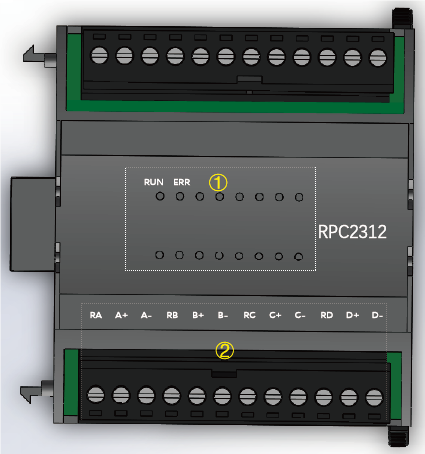

主要接口及端子定义
① 指示灯：RUN、ERR分别用于显示模块运行、故障情况；
② 模块端子：接线方式可以是两线制、三线制。以A通道为例，如果是两线制请将A+、A-短接，RA和A+间跨接热电阻。如果是三线制，热电阻
一端连到RA，另一端两根线分别连到A+和A-，其余各组与上述相同。
注：RPC2000系列PLC端子均为可插拔。
输入信号A/D对应关系如下：
量程范围 | 量程所对应的数值范围 |
Cu50（-50-150℃） | -500～1500 |
Pt100（-150-619.6℃） | -1500～6196 |
RPC2312模块图
版本：2018
发布时间：2018-12-10
大小：5.47 MB
概述：
《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册，主要包含以下信息（1）RunPro 软件使用入门篇；（2）RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识，对 RPC2000 系列 PLC 有一定的了解，并熟悉 RunPro 一些指令的使用方法。百度云盘提取码：z1kb
版本：2018
发布时间：2018-12-10
大小：5.0MB
概述：
《RPC2000系列PLC指令手册》对蓝普锋公司研发的RPC2000系列PLC的指令系统进行了全面、详细的描述，是用户使用RPC2000系列PLC产品的重要参考资料。 读者需要具有一定的PLC基础知识，对RPC2000系列PLC有一定的了解，并且熟悉RunPro软件的使用方法。百度云盘提取码：agry
PLC最多扩展多少模块，如何使用RPA002延长套件连接多个扩展关闭
RPC2000系列PLC单个CPU可以连接10个以内扩展模块，RPC2107N可以连接25个以内扩展模块，最大扩展约为400点。扩展模块连接超过9个或需要较远距离（建议1米以内）连接时，可以使用RPA002扩展连接套件进行中继，增加扩展模块连接个数。具体请参考手册资料《RPA002 IO扩展套件连接示意图.pdf》 。
CPU的ERR指示灯亮红灯关闭
CPU模块ERR指示灯亮红灯，表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致，或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯，请查看模块连接顺序是否正确，再查找模块是否存在故障。
RunPro软件的文件打开问题，查看截图，这是什么原因造成的？关闭
