首页 > 产品中心 > RPC2000 > 模拟量模块



RPC2313 8路输入 扩展模块

  • 8 AI
  • 电压/电流
  • 输入精度:0.5%
  • 刷新时间:<20ms
  • 12位A/D

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答


RPC2313集成8路单端模拟量输入通道,用于检测模拟量输入信号4~20mA、0~20mA或0~10V。输入精度为0.5%FS。



  •    产品性能

  •                通道数量及类型:8路单端输入

  •                输入信号:电 420mA,0~20mA

                          电压 0~10V

  •                输入精度:0.5%FS@25℃(FS表示满量程,@25℃表示在25℃)

  •                A/D转换时间:<200us

  •                采样刷新时间:20ms(全通道)

  •                差模抑制:优于70dB@50Hz

  •                输入阻抗:720KΩ(电压);249Ω(电流)

  •                温度漂移:±100ppm/℃

  •                最大允许电流:30mA

  •                最大允许电压:30V



  • 功耗说明

    模块功耗

    扩展总线电源(5VDC)

    100mA

    扩展总线电源(24VDC)

    20mA


  • 工作环境

    工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)


  • 安装尺寸

    外形及安装

    尺寸规格

    72mm(L)×80mm(W)×63mm(H)

    重量

    170g

    安装方式

    导轨安装,标准35mm DIN导轨

    面板安装

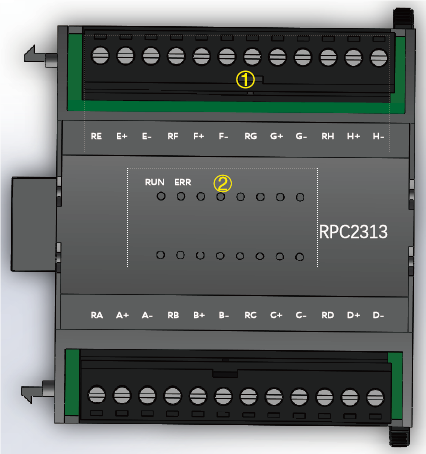

  • 主要接口及端子定义

① 模块端子:RAA+A-为一组模拟量输入端子,输入电压信号时,A+A-分别用于连接电压信号的正、负端;输入电流信号时需要将RA

A+短接,并作为电流信号的流入端,A-作为电流信号的流出端,其余各组与上述相同

② 指示灯:RUN、ERR分别用于显示模块运行、故障情况;


注:RPC2000系列PLC端子均为可插拔。

  输入信号A/D对应关系如下:

输入信号

量程范围

量程所对应的数值范围

十进制值                十六进制值

电流信号

420mA

065535

0x000xFFFF

电流信号

020mA

065535

0x000xFFFF

电压信号

010V

065535

0x000xFFFF

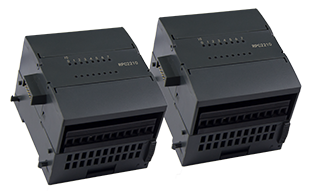

 RPC2313模块图



RPC2000系列PLC 软件手册
RPC2000系列PLC 软件手册关闭

版本:2018

发布时间:2018-12-10

大小:5.47 MB

概述

《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册,主要包含以下信息(1)RunPro 软件使用入门篇;(2)RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识,对 RPC2000 系列 PLC 有一定的了解,并熟悉 RunPro 一些指令的使用方法。百度云盘提取码:z1kb

PLC最多扩展多少模块,如何使用RPA002延长套件连接多个扩展

PLC最多扩展多少模块,如何使用RPA002延长套件连接多个扩展关闭

                RPC2000系列PLC单个CPU可以连接10个以内扩展模块,RPC2107N可以连接25个以内扩展模块,最大扩展约为400点。扩展模块连接超过9个或需要较远距离(建议1米以内)连接时,可以使用RPA002扩展连接套件进行中继,增加扩展模块连接个数。具体请参考手册资料《RPA002  IO扩展套件连接示意图.pdf

CPU的ERR指示灯亮红灯

CPU的ERR指示灯亮红灯关闭

        CPU模块ERR指示灯亮红灯,表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致,或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯,请查看模块连接顺序是否正确,再查找模块是否存在故障。


PID指令有哪些,如何使用

PID指令有哪些,如何使用关闭

    RunPro软件提供多种PID相关指令,如PPIPIDPID_FIXCYCLERPCPID等,分别位于不同的指令库,调用时添加对应指令库即可调用功能块指令。具体PID使用可以参考指令手册、PID使用例程。RPCPID使用举例:


PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
