RPC2401 - DP从站扩展

  • Profibus-DP 从站
  • 自带终端匹配
  • 端子接线方便
  • 最大支持128字节
  • 通讯通道隔离

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答


RPC2401提供PROFIBUS-DP从站扩展功能,通过使用本模块RPC2000系列PLC可作为PROFIBUS-DP从站连接到PROFIBUS-DP网络中。


  •       产品性能



  •                   通讯口数量:               1个

  •                   接口类型:                   端子接线A+、B-

  •                   通讯协议:                   PROFIBUS-DP (从站)

  •                   站地址:                      1~125(由拨码开关设定)

  •                   波特率:                      9.6/19.2/45.45/93.75/187.5/500kb
                                                          1/1.5/3/6/12Mbps,自适应

  •                   数据传输区大小:       输出区最大128字节
                                                          输入区最大128字节

  •                   每个段最多站点数:    32

  •                   每个网络最多站点数:126

  •                   隔离耐压:                  现场与系统500VDC


  • 功耗说明


模块功耗


扩展总线电源(5VDC

120mA


扩展总线电源(24VDC

20mA



  • 工作环境


工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

5%95%,不凝结


  • DP从站接线与地址设定

1.  PROFIBUS-DP通讯接线方式:RPC2401通过接线端子A+和B-与主站相连;

2.  DP从站地址设置:8位拨码开关用来设置DP从站地址,每位拨码的开关状态指代不同的二进制数值

ON表示1OFF表示0),1~8位拨码组成的8位二进制数对应的十进制数值就是RPC2401DP从站地址,

 地址设置如图2所示

注:拨码开关出厂默认设置均拨至“OFF”状态,即全部为“0”

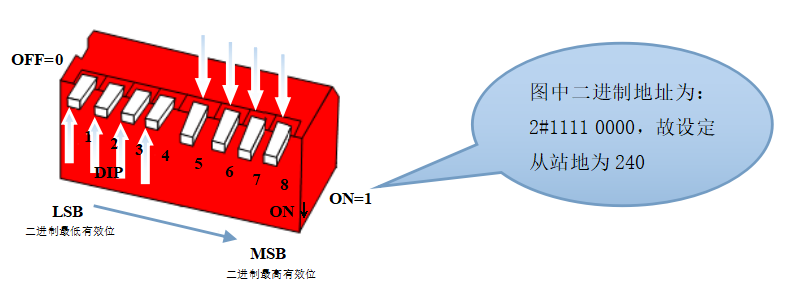

rpc2401 图2 开关状态与站地址对应关系.png
















2 开关状态与站地址对应关系




  • 主站GSD文件获取途径

    在安装目录\RunPower\RunPro\PCBASEDIO下。

  • 安装尺寸


外形及安装


尺寸规格

72mm(L)×80mm(W)×63mm(H)


重量

160g


安装方式

导轨安装,标准35mm DIN导轨


面板安装



  • 主要接口及端子定义

① 模块端子:A+为DP从站通讯正进线和出线端,B-为DP从站通讯负进线和出线端,“*”表示此通道无实际物理连接;

 指示灯:COM指示灯亮表示RPC2401与DP主站之间正在进行通讯数据交互,灭表示DP没有通讯数据交互。RUN用于显示模块运行情况;

 DP拨码开关:8位拨码开关用来设置DP从站地址

注:RPC2000系列PLC端子均为可插拔。

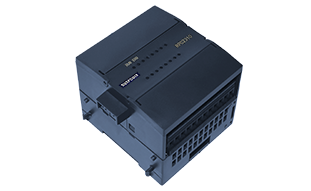

图1  RPC2401模块图.png

RPC2401模块图
