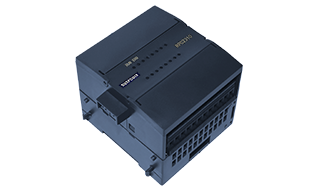

RPC2403 - 以太网通讯模块

  • 以太网(RJ45)
  • MODBUS TCP协议
  • 支持6个Client连接
  • 端口号502
  • 支持内外网连接

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答


RPC2403为以太网RJ45接口模块,支持内外网连接,作为server端最多支持6Client同时链接使用本模块可把RPC2000系列PLC连接到以太网,进行远程数据传输和操作。



  • 通讯参数


  •                    通讯口数量:    1个(能同时与6个MODBUS TCP主站通讯)

  •                    接口类型:        以太网(RJ45)

  •                    通讯协议:        MODBUS TCP  从站,端口号502

  •                    配置内容        IP地址、子网掩码、网关IP、MAC地址

  •                    通讯速率        10/100Mbps,自适应

  •                    输入输出区:     分别为200个字节

  •                    每个网络最多站点数 取决于系统网络设备数量



  • 功耗说明


模块功耗


扩展总线电源(5VDC

120mA


扩展总线电源(24VDC

20mA



  • 工作环境


工作环境


工作温度

0+55


存储温度

-40+70


相对湿度

5%95%,不凝结



  • MODBUS TCP功能描述


功能码

名称

作用(对主站而言)


01

读取开出状态

取得一组开关量输出的当前状态


02

读取开入状态

取得一组开关量输入的当前状态


03

读取模出状态

取得一组模拟量输出的当前状态


04

读取模入状态

取得一组模拟量输入的当前状态


05

强制单路开出

强制设定某个开关量输出的值


06

强制单路模出

强制设定某个模拟量输出的值


15

强制多路开出

强制设定多个开关量输出的值


16

强制多路模出

强制设定多个模拟量输出的值


  • 软件配置

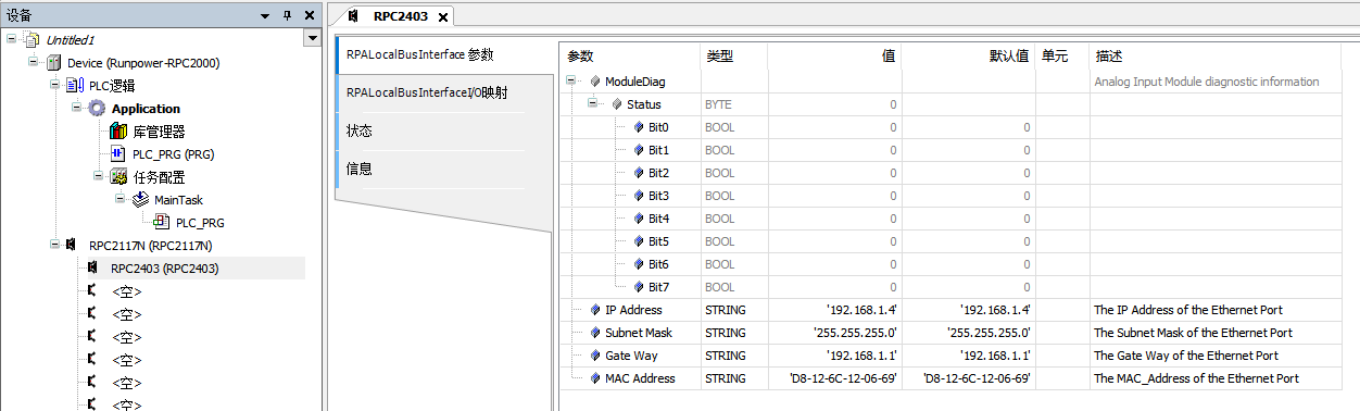

RPC2403软件配置如图2所示,其中,IP_AddressSubnet_MaskGateway_Address分别用于设置IP地址、子网掩码和网关,设置参见图2,格式为数字加小数点形式。MAC_address用于设置MAC地址,设置参见图2,格式为字母、数字加“-”形式,RPC2403默认读和写的数据长度为200字节,端口号为502,

图2  RPC2403配置示意图.png

RPC2403配置示意图

  • MODBUS TCP地址映射表(以模块首字起始地址为%IW2%QW2举例)


数据区

类型

地址范围

Modbus地址

映射公式

Modbus数据类型


I

%IX

BOOL

%IX2.0~%IX201.7

0~1599

IXm.n:(m-输入首字地址)*8+n

0x


%IW

WORD

%IW2~%IW200

0~99

IWm:(m-输入首字地址)/2

4x


Q

%QX

BOOL

%QX2.0~%QX201.7

0~1599

QXm.n:(m-输出首字地址)*8+n

1x


%QW

WORD

%QW2~%QW200

0~99

QWm:(m-输出首字地址)/2

3x

小提示:I区是PLC只读寄存器,也是上位客户端读写寄存器;Q区是PLC读写寄存器,也是上位客户端只读寄存器上位客户端地址一般需要偏移1位,即起始映射地址为1

  • 安装尺寸


外形及安装


尺寸规格

72mm(L)×80mm(W)×63mm(H)


重量

160g


安装方式

导轨安装,标准35mm DIN导轨


面板安装



  • 主要接口及端子定义

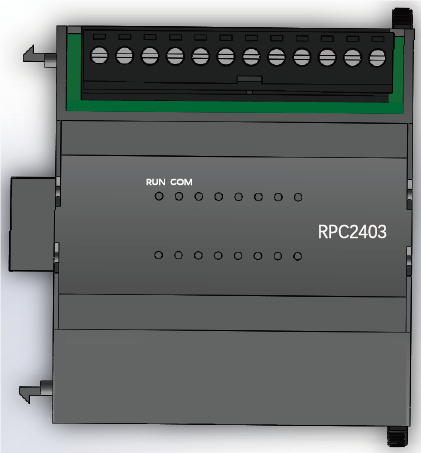

① 以太网接口:以太网接口为RJ45接口,用于连接网线;

② 指示灯:COM指示灯亮表示RPC2403与MODBUS TCP主站之间正在进行通讯数据交互,灭表示以太网没有通讯数据交互。RUN用于显示模块运行情况。


图1  RPC2403模块图.png

1  RPC2403模块图


RPC2000系列PLC 软件手册
RPC2000系列PLC 软件手册关闭

版本:2018

发布时间:2018-12-10

大小:5.47 MB

概述

《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册,主要包含以下信息(1)RunPro 软件使用入门篇;(2)RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识,对 RPC2000 系列 PLC 有一定的了解,并熟悉 RunPro 一些指令的使用方法。百度云盘提取码:z1kb

RPC2000系列PLC编程软件 1.0.2
RPC2000系列PLC编程软件 1.0.2关闭

软件名称:RunPro V1.0.2

安装环境:Windows操作系统,如XP、7,8,10等

发布时间:2017-03-01

安装大小:14.3 MB

软件简介

RunPro 软件是北京蓝普锋科技有限公司专为 RPC2000系列 PLC 所开发的基于 Windows系统的编程工具。RunPro 软件同时集成了控制方案编辑和仿真调试功能,方便工程师实时查看程序结果。 RunPro 编程软件符合 IEC61131-3,支持指令列表(IL)、梯形图(LD)、结构化文本(ST)、功能块图(FBD)、顺序功能图(SFC)、连续功能图(CFC)六种编程语言。

更新内容

支持RPC2107N,RPC2321等硬件,增加483_3通讯指令库,以太网指令库。 百度云盘提取码:7rm2

下载方式

PLC与触摸屏如何通讯

PLC与触摸屏如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与触摸屏可以MODBUS协议进行通讯,也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯,具体请参考手册资料《RPC2000系列PLC与昆仑通态触摸屏通讯说明.pdf RPC2000系列PLC与显控触摸屏通讯说明.pdf》等。


PLC与WINCC如何通讯

PLC与WINCC如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与WINCC可以通过第三方OPC协议进行通讯,具体请参考手册资料《RPC2000系列PLC与WINCC通讯说明.pdf


PLC与力控如何通讯

PLC与力控如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与力控可以MODBUS协议进行通讯,也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯,具体请参考手册资料《RPC2000系列PLC与力控通讯说明.pdf


PLC与组态王如何通讯

PLC与组态王如何通讯关闭

        RPC2000系列PLC可以通过串口、网口与上位机软件进行通讯,与组态王可以MODBUS协议进行通讯,也可以通过蓝普锋RPC2000系列PLC专用驱动进行通讯,具体请参考手册资料《RPC2000系列PLC与组态王通讯说明.pdf


RunPro软件的文件打开问题,查看截图,这是什么原因造成的?

RunPro软件的文件打开问题,查看截图,这是什么原因造成的?关闭

由于RunPro软件不能正确识别程序存放路径或程序名称(路径有特殊符号),因此需要通过RunPro软件左上角打开按钮,如图所示,或通过菜单“文件”——“打开”,找到程序存放路径下的程序进行打开。
PLC程序下载完成以后,怎么操作让PLC运行

PLC程序下载完成以后,怎么操作让PLC运行关闭

PLC程序下载完成以后,程序不会自动运行,有3种方式可以运行程序: (1)PLC拨码开关处于默认状态RUN,PLC重新上电; (2)PLC拨码开关处于默认状态RUN,通过RunPro编程软件连接PLC后,点击菜单栏“在线”——“登录”——“运行”; (3)PLC拨码开关从STOP状态拨到RUN状态。
