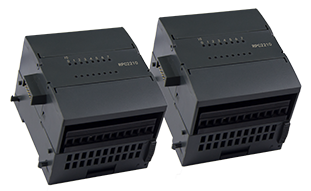

RPC2321 4点输出 扩展模块
- 4 AO
- 电流型
- 精度：1%
- 输出时间：<=3ms
- 0～20mA
主要性能
参数列表
安装尺寸
典型应用
相关下载
技术问答
RPC2321集成4路模拟量输出通道，用于输出模拟量信号0～20mA，输出精度为0.1%FS。
产品性能
通道数量：4路
输出信号：电流0～20mA
输出分辨率：0.01mA
输出精度：1%FS@25℃（FS表示满量程，@25℃表示在25℃）
稳定时间：电流输出<=3ms
驱动能力：电流 最大600Ω
隔离耐压：现场与系统500VDC
功耗说明
模块功耗
扩展总线电源(5VDC)
80mA
扩展总线电源(24VDC)
100mA
工作环境
工作环境
工作温度
0～60℃
存储温度
-40～70℃
相对湿度
5～95%（无凝结）
安装尺寸
外形及安装
尺寸规格
72mm(L)×80mm(W)×63mm(H)
重量
170g
安装方式
导轨安装，标准35mm DIN导轨
面板安装
主要接口及端子定义

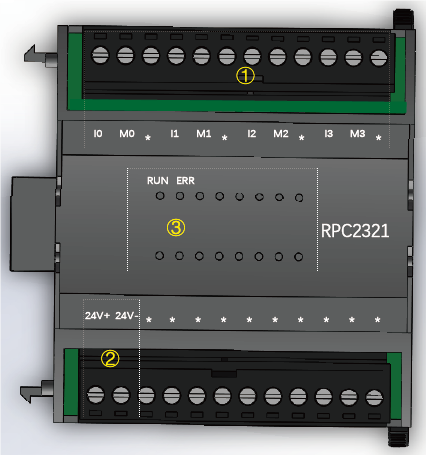

① 模块端子：I0、M0为第一组模拟量输出端子，M0为公共端。通过I0、M0与外部连接，I0为电流流出端，M0为电流流入端。另外三组与上述
相同。 “*”表示此通道无实际物理连接；
② 指示灯：RUN、ERR分别用于显示模块运行、故障情况；
③ 模块供电电源：24V+、24V-分别为24VDC电源的正、负接线端子；
注：RPC2000系列PLC端子均为可插拔。
输入信号A/D对应关系如下：
输出信号 | 量程范围 | 量程所对应的数值范围 十进制值 十六进制值 | |
电流信号 | 4～20mA | 0～4095 | 0x00～0xFFFF |

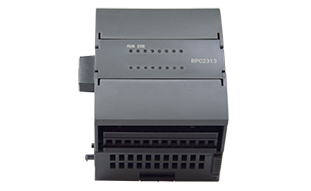

RPC2321模块图
蓝普锋公司宣传样本
