• 电阻测量和电压测量

  输入特性
  电阻测量	通道数          4 量程              0Ω ~ 500KΩ 数据格式      0-50000 (10Ω对应1个码值，        当电阻值>500KΩ时数据为65535) 隔离              现场与系统隔离 精度              1% FS
  系统电压测量	通道数          1 量程              0~140VAC 数据格式      0~1400 (1V对应10个码值) 精度              1% FS 隔离               现场与系统隔离

• 电源参数

• 系统电源
  功耗	<2W 从背板总线5.1V获取：<120mA 从背板总线24V获取：<40mA
  电源	5.1VDC±10%，纹波电压<60mV 24VDC ±10%，纹波电压<200mV

• 状态灯示意

  状态灯说明
  运行灯 RUN	亮    模块运行正常 灭    模块异常
  错误灯 ERR	亮    有错误 灭    正常

• 安装与工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）

  外形及安装
  尺寸规格	72mm(L)×80mm(W)×63mm(H)
  重量	<200g
  安装方式	标准导轨或平面安装

• 主要接口及端子定义

① 指示灯：RUN、ERR分别用于显示模块运行、故障情况；

② 1、2组交流电流接线端子：采集1、2组A、B、C相电流通道；

③ 3、4组交流电流接线端子：采集3、4组A、B、C相电流通道；

④ 4路电阻测量接线端子：采集4路电阻通道；

⑤ 系统电压测量：采集1路系统电压通道。

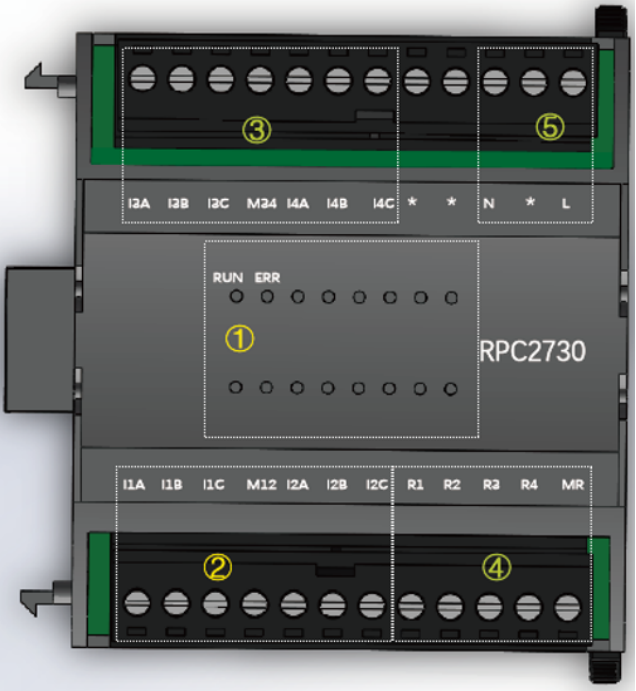

RPC2730模块图

现场交流电流信号需要经过互感器转换为交流电压信号后才能接入RPC2730模块。用户可自行选用合适的互感器，但必须保证模块端口电压不超过10Vrms，推荐使用1mV/A互感器。L和N是测量系统电压的通道，L接火线，N接零线。当Rn和MR用作测量电阻的通道时，将被测电阻接在Rn和MR两端子之间。
