RPC2731电参数采集模块
- 三相电压/电流
- 三相功率因数
- 有功电量和无功电量
- 精度：0.5%F.S.
主要性能
参数列表
安装尺寸
典型应用
相关下载
技术问答
RPC2731三相交流电参数采集模块有三个电压输入通道、三个电流输入通道，可以采集电参数包括：A、B、C三相电流、三相电压、三相功率因数、有功电量和无功电量。
产品性能
输入特性 | |||
三相电流 IA、IB、IC | 通道数 | 3 | |
量程 | 0-6AAC（有效值） | ||
数据格式 | 0-6000 | ||
精度 | 0.5%F.S(10%~100%额定时测得) | ||
三相电压 UA、UB、UC | 通道数 | 3 | |
量程 | 码值范围：0-3000，量程范围：0-300VAC 或码值范围：0-10000，量程范围：0-10VAC 需采取不同接线并作不同配置 | ||
精度 | 0.5%F.S(10%~100%额定时测得) | ||
功率参数
功率参数 | |||
功率因数 COSφA、 COSφB、 COSφC | 数据取值 | 3通道；码值范围0-1000；功率因数0-1 | |
精度 | 1%F.S | ||
有功电度 | 精度 | 2%度 | |
无功电度 | 精度 | 2%度 | |
数据更新周期 | 100ms-1000ms | ||
电源参数
系统电源 | ||
功耗 | <2W | |
从背板总线5.1V获取：<120mA | ||
从背板总线24V获取：<40mA | ||
电源 | 5.1VDC±10%，纹波电压<60mV | |
24VDC ±10%，纹波电压<200mV | ||
状态灯示意
状态灯说明 | |||
运行灯RUN | 亮 | 模块运行正常 | |
灭 | 模块异常 | ||
错误灯ERR | 亮 | 有错误 | |
灭 | 正常 | ||
安装与工作环境
外形及安装 | ||
外形尺寸 | 72mm(L)×80mm(W)×63mm(H) | |
重量 | <200g | |
安装方式 | 标准导轨或平面安装 | |
工作环境 | ||
储存温度 | -40℃~+70℃ | |
工作温度 | 0℃~55℃ | |
相对湿度 | 5%~95%（无凝结） | |
主要接口及端子定义
① 指示灯：通道指示灯亮表示对应通道工作正常，灭表示模块没有通电或对应通道工作异常，RUN、ERR分别用于显示模块运行、故障情况；
② 三相电压1接线端子：采集三相0-300VAC电压通道；
③ 三相电压2接线端子：采集三相0-10VAC电压通道；
④ 三相电流接线端子：采集三相额定电流为5A的电流，如额定电流100A，选用互感器为100A/5A。

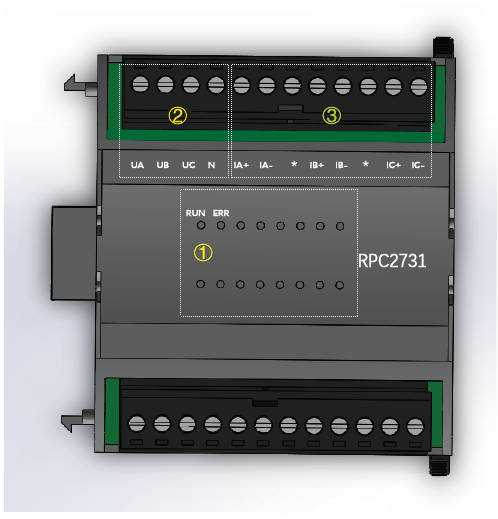

图1 RPC2731模块图
版本：2018
发布时间：2018-12-10
大小：5.47 MB
概述：
《RPC2000 系列 PLC 软件手册》是蓝普锋公司对其RPC2000 系列 PLC 的 RunPro 软件进行详细介绍的参考手册，主要包含以下信息（1）RunPro 软件使用入门篇；（2）RunPro 软件使用进阶篇。读者需要具有一定的 PLC 背景知识，对 RPC2000 系列 PLC 有一定的了解，并熟悉 RunPro 一些指令的使用方法。百度云盘提取码：z1kb
版本：2018
发布时间：2018-12-10
大小：5.0MB
概述：
《RPC2000系列PLC指令手册》对蓝普锋公司研发的RPC2000系列PLC的指令系统进行了全面、详细的描述，是用户使用RPC2000系列PLC产品的重要参考资料。 读者需要具有一定的PLC基础知识，对RPC2000系列PLC有一定的了解，并且熟悉RunPro软件的使用方法。百度云盘提取码：agry
版本：2018
发布时间：2018-12-01
大小：2.8MB
概述：
《RPC2000 系列 PLC 使用手册 电参数 RPC2731模块》是蓝普锋公司 RPC2000 系列 PLC 的通用 PLC 的 RPC2731 三相电参数采集模块使用参考手册，主要包含以下信息（1） RPC2731 模块接线参考；（2）RPC2731 模块IO编程使用等。读者可以是初次了解蓝普锋PLC的使用人员，也可以是有一定PLC基础的专业人士，方便快速了解蓝普锋PLC使用。百度云盘提取码：s5g7
软件名称：RunPro V1.0.2
安装环境：Windows操作系统，如XP、7，8，10等
发布时间：2019-03-01
安装大小：14.3 MB
软件简介：
RunPro 软件是北京蓝普锋科技有限公司专为 RPC2000系列 PLC 所开发的基于 Windows系统的编程工具。RunPro 软件同时集成了控制方案编辑和仿真调试功能，方便工程师实时查看程序结果。 RunPro 编程软件符合 IEC61131-3，支持指令列表（IL）、梯形图（LD）、结构化文本（ST）、功能块图（FBD）、顺序功能图（SFC）、连续功能图（CFC）六种编程语言。
更新内容：
支持RPC2107N，RPC2321等硬件，增加RS485_3通讯指令库，以太网指令库。 百度云盘提取码：7rm2
下载方式：
RunPro软件，双击打开已经保存程序，出现错误弹出框关闭
由于RunPro软件不能正确识别程序存放路径或程序名称（路径有特殊符号），因此需要通过RunPro软件左上角打开按钮，如图所示，或通过菜单“文件”——“打开”，找到程序存放路径下的程序进行打开。
PLC最多扩展多少模块，如何使用RPA002延长套件连接多个扩展关闭
RPC2000系列PLC单个CPU可以连接10个以内扩展模块，RPC2107N可以连接25个以内扩展模块，最大扩展约为400点。扩展模块连接超过9个或需要较远距离（建议1米以内）连接时，可以使用RPA002扩展连接套件进行中继，增加扩展模块连接个数。具体请参考手册资料《RPA002 IO扩展套件连接示意图.pdf》 。
CPU的ERR指示灯亮红灯关闭
CPU模块ERR指示灯亮红灯，表示CPU模块带的扩展模块连接顺序与PLC程序中配置、顺序不一致，或扩展模块与CPU模块之间通讯故障。如果ERR指示灯亮红灯，请查看模块连接顺序是否正确，再查找模块是否存在故障。
