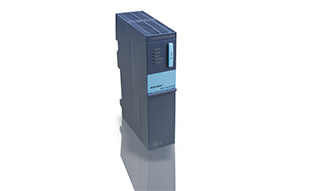

RPC3105 标准型CPU模块

  • 8MB 程序容量
  • 32MB 数据容量
  • 2路 串口
  • 2路 以太网口
  • 单指令处理速度0.01μs

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答



RPC
3105为自带2个以太网口和2RS485口的CPU模块。



  •   产品性能


  •                  处理器主频:800MHz

  •                  存储容量:程序区8M;数据区32M;掉电保持区256K;文件存储区512M字节

  •                   运算速度:0.01μs

  •                   带电插拔:支持

  •                 冗余功能:不支持

  •                 通讯接口:2个RS485,2个RJ45以太网

  •                 通讯协议:MODBUS RTU协议,MODBUS TCP协议,自由协议,UDP

  •                 以太网最大链接数:32个链接

  •                 背板电流消耗:300mA@24VDC,Max

  • 软件特性

    软件特性

    编程语言

    符合IEC61131-3标准:LDILFBDSTSFCCFC

    以太网最大链接数

    32个链接

    程序执行方式

    连续任务、定周期任务、事件触发任务


  • 通讯特性

    通讯特性

    通讯接口

    2RS485

    2RJ45以太网

    通讯协议

    串口MODBUS RTU协议,自由协议

    网口MODBUS TCP协议,自由协议,UDP

    串口通讯速率

    2400bps115200bps

    以太网通讯速率

    10Mbps/100Mbps


  • 工作环境

    工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)

  • 安装与尺寸

    外形及安装

    尺寸规格

    160mm(L)×107.5mm(H)×39mm(W)

    重量

    392g

    防护等级

    IP20

    安装方式

    背板安装,螺丝固定

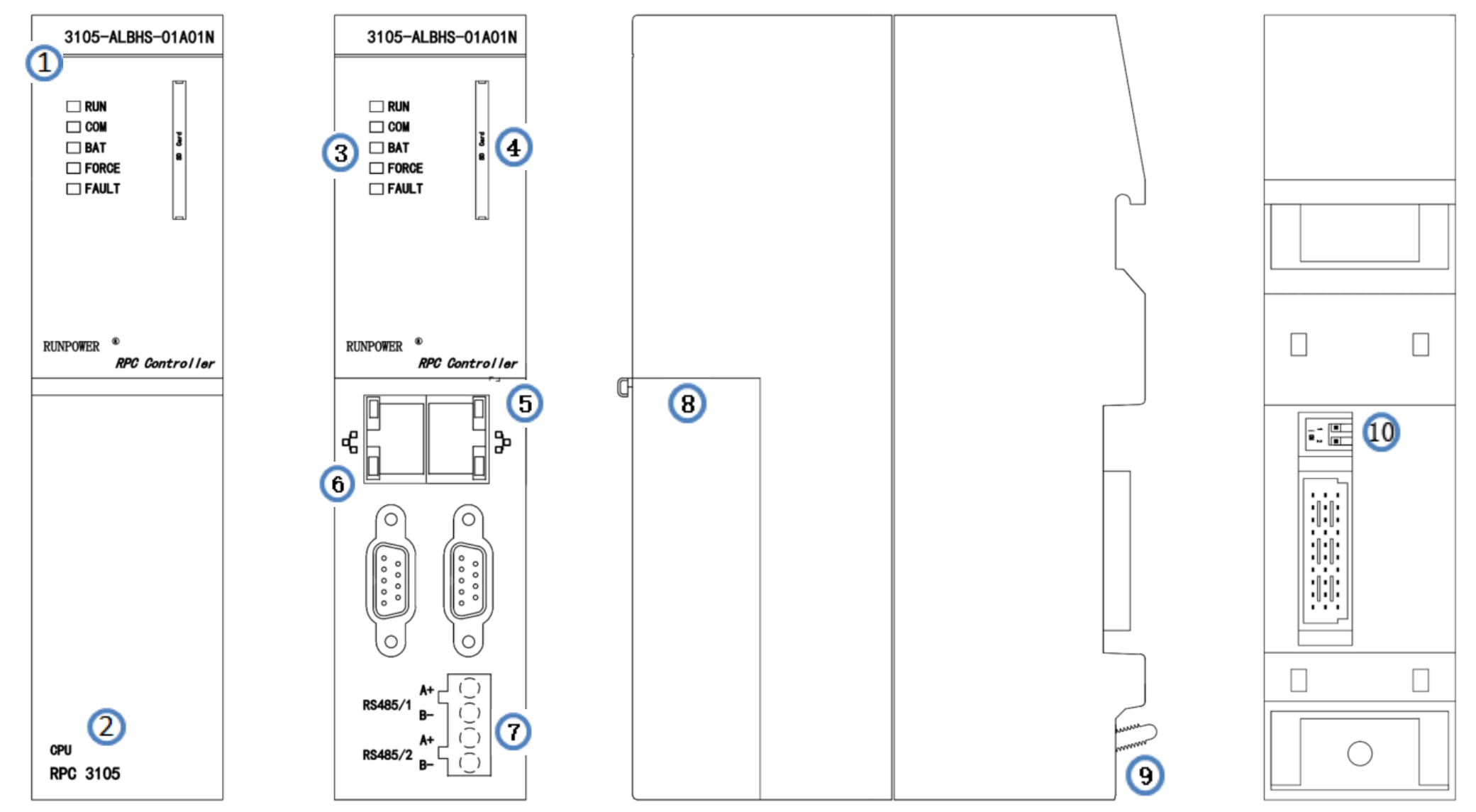

  • 主要结构

① 产品订货号:3105-ALBHS-01A01N

② 产品名称及型号:CPU  RPC3105

③ 指示灯RUN为运行指示灯;COM为通讯指示灯;BAT为预留指示灯;FORCE为强制状态指示灯;FAULT为故障指示

④ SD/TF卡槽:扩展SD/TF卡插槽,SD/TF卡为垂直安装方式

⑤ 拨码开关:RUN、STOP分别用于控制程序运行、停止

⑥ 以太网通讯接口:RJ45接口,可用于程序下载,与触摸屏、上位机、云服务器等通讯,右侧网口默认IP地址为192.168.1.4,左侧网口默认IP地址为192.168.2.4;两个网口均支持MODBUS TCP服务器/自由协议/UDP,允许15个Socket同时链接;支持MODBUS TCP协议主站,允许同时链接20个Server服务器;支持1个NTP服务器通讯链接;支持3个标签变量通讯链接

⑦ RS485通讯接口:2个接口可用来与触摸屏、上位机、第三方仪表等通讯,支持MODBUS RTU协议/自由协议

⑧ 模块前盖板:向下按压模块前盖板上端突出部分,可打开前盖板

⑨ 固定螺丝:用十字螺丝刀从模块下端拧紧螺丝,将模块固定在安装背板

⑩ 2P拨码开关:1ON,网口恢复默认IP地址,默认IP192.168.1.4(右侧)和192.168.2.4(左侧),断电重启后生效;1OFFIPPLC程序中设置参数,断电重启后生效;2ON,不加载CPU应用程序,CPU恢复出厂设置

注:RPC3000系列PLC端子均为可插拔。


 RPC3105模块图

  • 指示灯说明

    指示灯

    RUN(绿)

    模块运行

    模块停止

    COM(黄)

    通讯正常

    通讯异常

    BAT(绿)

    预留

    预留

    FORCE(黄)

    强制程序变量

    未强制程序变量

    FAULT(红)

    模块故障

    模块正常
