• 输入与输出

  输入通道
  通道数量	32路
  输入类型	漏型/源型
  输入信号	额定电压 24VDC 允许范围 0～30VDC
  输入ON信号	15～30VDC，允许最小电流3mA
  输入OFF信号	0～5VDC，允许最大电流1mA
  输入延时	<1ms（额定输入电压）
  隔离方式	光电隔离
  隔离耐压	1000VDC




• 功耗说明

  模块功耗
  查询电源（24VDC）	80mA
  扩展总线电源（5VDC）	50mA



• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）

• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(W)×39mm(H)
  重量	275g
  安装方式	背板安装，螺丝固定

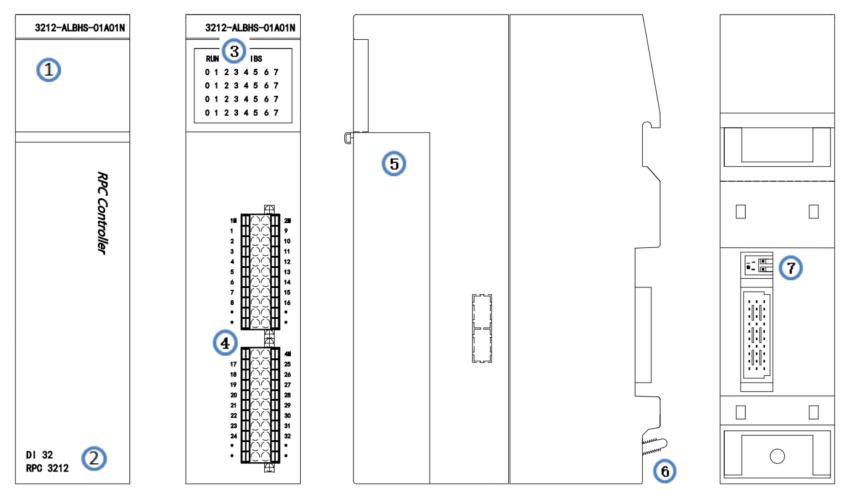

• 主要结构

① 产品订货号：3212-ALBHS-01A01N

② 产品名称及型号：DI 32  RPC3212

③ 液晶显示屏：RUN显示模块运行状态；IBS显示模块总线通讯状态；0~7显示对应通道输入信号

④ 模块端子：由公共端1M、2M、3M、4M及输入点I构成，1M、2M、3M、4M分别为1~8、9~16、17~24、25~32输入信号公共端，可采用源型/漏型接法

⑤ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑦ 2P拨码开关：使用CC总线时，1--OFF/2--OFF表示模块安装于0号背板，1--ON/2--OFF表示模块安装于1号背板，1--OFF/2--ON表示模块安装于2号背板，1--ON/2--ON表示模块安装于3号背板；使用CR总线和CE总线时，需要拨码开关1--OFF/2--OFF

注：RPC3000系列PLC端子均为可插拔。

 RPC3212模块图

• 液晶显示屏指示灯说明

• 指示灯	亮	灭
  RUN	模块运行	模块停止
  IBS	通讯正常	通讯异常
  0～7	输入信号为1	输入信号为0




• 端子标记定义说明



• 端子	端子说明	端子	端子说明
  1M	外接输入公共端	2M	外接输入公共端
  1~8	普通输入端	9~16	普通输入端
  3M	外接输入公共端	4M	外接输入公共端
  17~24	普通输入端	25~32	普通输入端

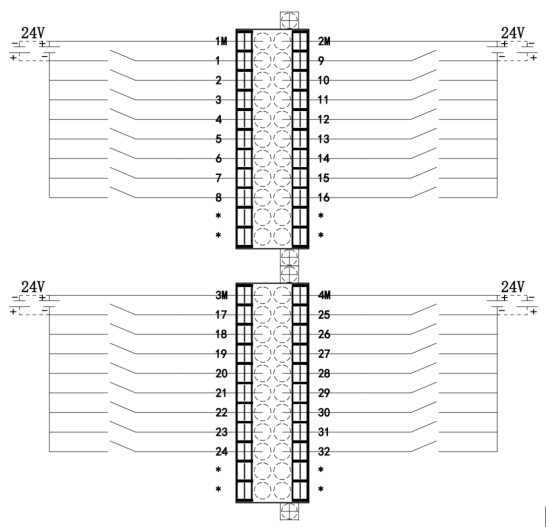

• 接线方式

RPC3212接线示意图
