首页 > 产品中心 > RPC3000 > 数字量扩展



RPC3214 8路 数字量输入模块

  • 8 DI
  • 单通道隔离
  • 光电隔离
  • 输入延时 <2ms
  • 额定电压220V AC

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答



RPC3214集成8路数字量输入通道,数字量输入信号的额定电压为220V AC


  •   产品性能


  •             通道数量:8路

  •             输入信号:85~265VAC@47~63Hz

  •             信号延时:ON信号 35ms(Max)

                                    OFF信号 45ms(Max)

  •             输入ON信号:85~265V  AC

                                          允许最小电流3mA

  •             输入OFF信号:0~50V  AC,允许最大电流1mA

  •             输入延时:<2ms(额定输入电压时)

  •             隔离方式:光电隔离

  •             隔离耐压:3750V  AC

  • 输入与输出

    输入通道

    通道数量

    8

    输入信号

    85~265V AC@47~63HZ

    信号延迟

    ON信号  35ms(Max)

    OFF信号  45ms(Max)

    输入ON信号

    85~265V AC,允许最小电流3mA

    输入OFF信号

    0~50V AC,允许最大电流1mA

    输入延时

    <2ms(额定输入电压)

    隔离方式

    光电隔离

    隔离耐压

    3750V  AC


  • 功耗说明

    模块功耗

    查询电源(24VDC

    80mA

    扩展总线电源(5VDC

    20mA


  • 工作环境

    工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)


  • 安装与尺寸

    外形及安装

    尺寸规格

    160mm(L)×107.5mm(H)×39mm(W)

    重量

    270g

    安装方式

    背板安装,螺丝固定

    防护等级

    IP20

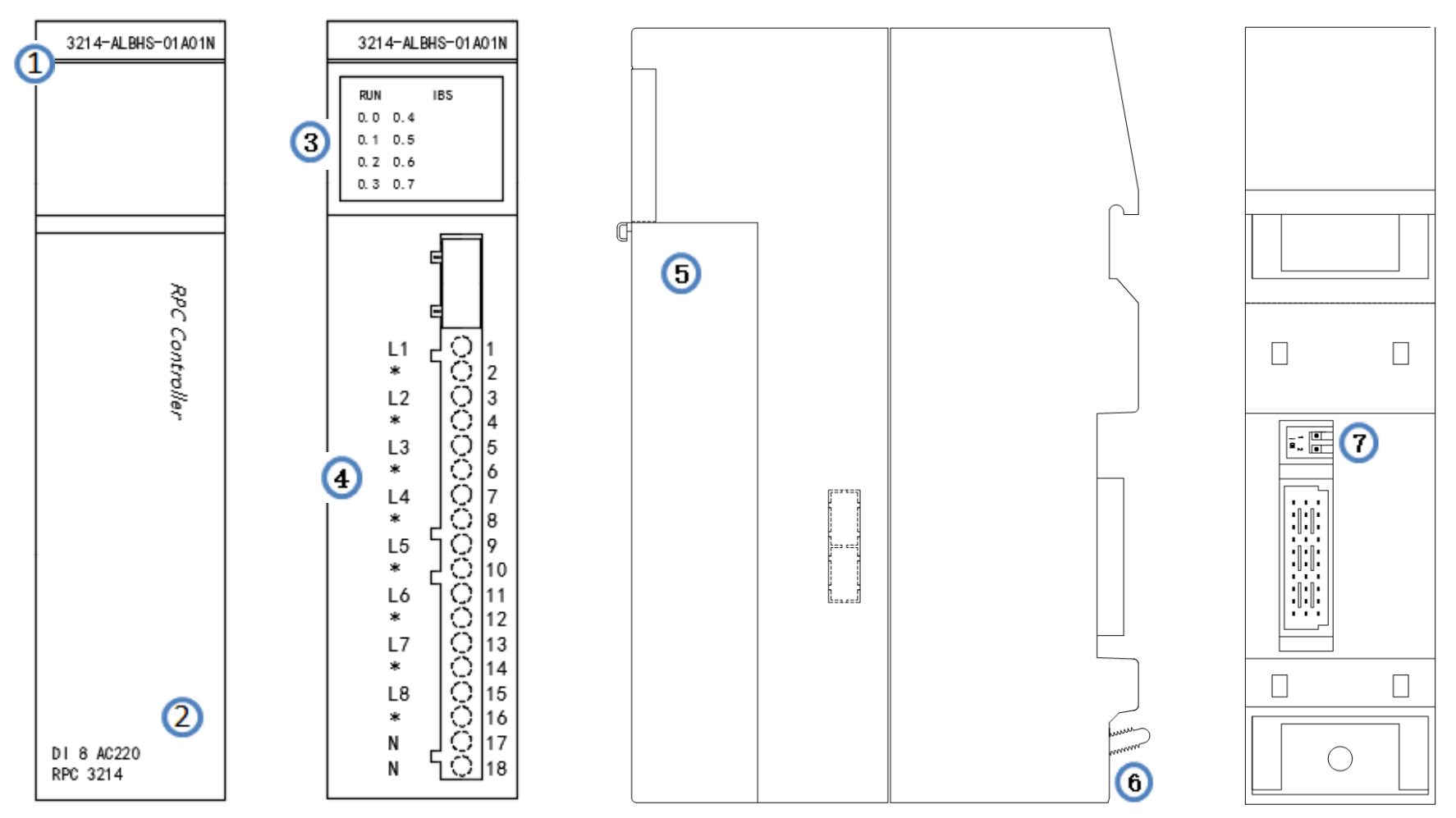

  • 主要结构

① 产品订货号:3214-ALBHS-01A01N

② 产品名称及型号:DI 8 AC220 RPC3214

③ 液晶显示屏:RUN显示模块运行状态;IBS显示模块总线通讯状态;0.0~0.7显示对应通道输入信号

④ 模块端子:由外接输入端L1L2L3L4L5L6L7L8及外接输入端N构成;“*”表示此通道无实际物理连接

⑤ 模块前盖板:向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝:用十字螺丝刀从模块下端拧紧螺丝,将模块固定在安装背板

⑦ 2P拨码开关:使用CC总线时,1--OFF/2--OFF表示模块安装于0号背板,1--ON/2--OFF表示模块安装于1号背板,1--OFF/2--ON表示模块安装于2号背板,1--ON/2--ON表示模块安装于3号背板;使用CR总线和CE总线时,需要拨码开关1--OFF/2--OFF

注:RPC3000系列PLC端子均为可插拔。





 RPC3214模块图

  • 液晶显示屏指示灯说明

    指示灯

    RUN

    模块运行

    模块停止

    IBS

    通讯正常

    通讯异常

    0.00.7

    输入信号为1

    输入信号为0

  • 端子标记定义说明

    端子

    端子说明

    端子

    端子说明

    L1

    外接输入AC220V  L

    L2

    外接输入AC220V  L

    L3

    外接输入AC220V  L

    L4

    外接输入AC220V  L

    L5

    外接输入AC220V  L

    L6

    外接输入AC220V  L

    L7

    外接输入AC220V  L

    L8

    外接输入AC220V  L

    N

    外接输入AC220V  N

    *

    未定义

  • 接线方式

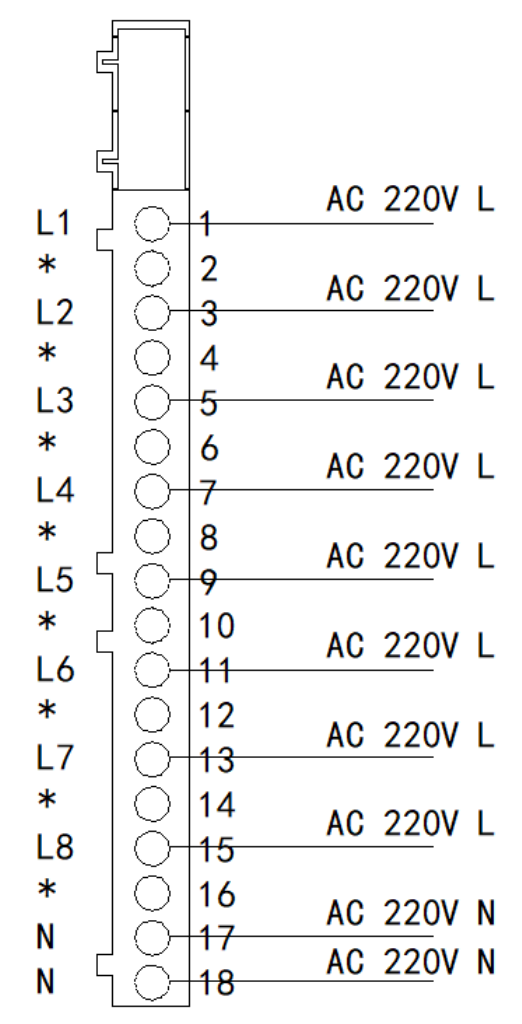

RPC3214接线示意图
