RPC3224 8通道数字量 输出模块
- 8 DO
- 继电器
- 单通道负载2A
- 输出开关延时<10ms
- 额定电压220V AC
主要性能
参数列表
安装尺寸
典型应用
相关下载
技术问答
RPC3224集成8路交流输出通道,数字量输出信号的额定电压为220V AC。
产品性能
通道数量:8路
输出类型:继电器
输出方式:干接点
输出信号:24~230V AC
单点最大输出电流:0.5A
输出触点容量:2A,220V AC
开关延时:<10ms
线圈与触点间给隔离电压:300VAC,1分钟,漏电流1mA
继电器机械寿命:无负载时,可达10,000,000次以上
额定阻性负载2A时,可达100,000次以上
输入与输出
输出通道
通道数量
8路
输出类型
继电器
输出方式
干接点
输出信号
24~230V AC
输出触点容量
2A,220V AC
开关延时
<10ms
线圈与触点间隔离电压
3000VAC,1分钟,漏电流1mA
触点间隔离电压
750VAC,1分钟,漏电流1mA
继电器机械寿命
无负载时,可达10,000,000次以上
额定阻性2A负载时,可达100,000次以上
功耗说明
模块功耗
外部提供电源(24V DC)
需根据负载进行计算
扩展总线电源(24V DC)
50mA
工作环境
工作环境
工作温度
0~60℃
存储温度
-40~70℃
相对湿度
5~95%(无凝结)
安装与尺寸
外形及安装
尺寸规格
160mm(L)×107.5mm(H)×39mm(W)
重量
251g
安装方式
背板安装,螺丝固定
防护等级
IP20
主要结构
① 产品订货号:3224-ALBHS-01A01N
② 产品名称及型号:DO 8 RPC3224
③ 液晶显示屏:RUN显示模块运行状态;IBS显示模块总线通讯状态;0.0~0.7显示对应通道输出信号
④ 模块端子:由电源驱动端Q0+、Q1+、Q2+、Q3+、Q4+、Q5+、Q6+、Q7+及输出点Q0-、Q1-、Q2-、Q3-、Q4-、Q5-、Q6-、Q7-构成;“*”表示此通道无实际物理连接
⑤ 模块前盖板:向下按压模块前盖板上端突出部分可打开前盖板
⑥ 固定螺丝:用十字螺丝刀从模块下端拧紧螺丝,将模块固定在安装背板
⑦ 2P拨码开关:使用CC总线时,1--OFF/2--OFF表示模块安装于0号背板,1--ON/2--OFF表示模块安装于1号背板,1--OFF/2--ON表示模块安装于2号背板,1--ON/2--ON表示模块安装于3号背板;使用CR总线和CE总线时,需要拨码开关1--OFF/2--OFF
注:RPC3000系列PLC端子均为可插拔。

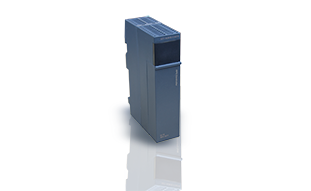

RPC3224模块图
液晶显示屏指示灯说明
指示灯
亮
灭
RUN
模块运行
模块停止
IBS
通讯正常
通讯异常
0.0~0.7
输出信号为1
输出信号为0
端子标记定义说明
端子
端子说明
端子
端子说明
Q0+
负载驱动电源AC220V
Q0-
信号输出端
Q1+
负载驱动电源AC220V
Q1-
信号输出端
Q2+
负载驱动电源AC220V
Q2-
信号输出端
Q3+
负载驱动电源AC220V
Q3-
信号输出端
Q4+
负载驱动电源AC220V
Q4-
信号输出端
Q5+
负载驱动电源AC220V
Q5-
信号输出端
Q6+
负载驱动电源AC220V
Q6-
信号输出端
Q7+
负载驱动电源AC220V
Q7-
信号输出端
接线方式

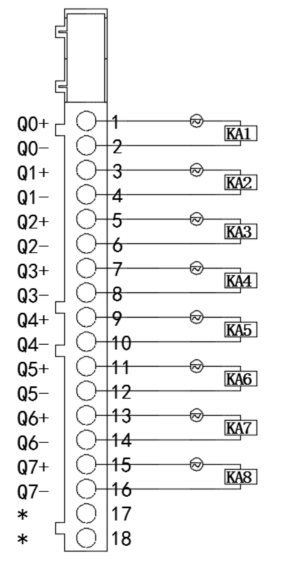

RPC3224接线示意图
