RPC3311 8通道热电偶 输入模块

  • 8 AI
  • 热电偶
  • 精度:0.2%
  • 刷新时间10ms
  • 硬件冷端补偿

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答


RPC3311集成8路热电偶输入通道,用于检测浮地热电偶信号或-8080mV电压信号。


  •   产品性能


  •          通道数量:8路

  •          输入类型:J、K、T、N、E、R、S、B型浮地热电偶

  •          输入精度:0.2%FS@25℃(电压)(FS表示满量程,@25℃表示在25℃)

  •          温度分辨率:  0.5℃

  •          采样刷新时间:10ms(全通道)

  •          差模抑制比:  优于70dB@50Hz

  •          温度漂移:±100ppm/℃

  •          冷端误差:±5

  •          冷端补偿:支持(补偿温度为模块内环境温度

  •          断线检测:支持

  • 输入与输出

    模块通道

    通道数量

    8

    输入类型

    JKTNERSB型浮地热电偶

    输入精度

    0.2%FS@25℃(电压).

    温度分辨率

    0.5

    采样刷新时间

    10ms(全通道)

    差模抑制比

    优于70dB@50Hz

    温度漂移

    ±100ppm/

    冷端误差

    ±5

    冷端补偿

    支持(补偿温度为模块内环境温度)

    断线检测

    支持

  • 功耗说明

    模块功耗

    扩展总线电源(5V DC

    120mA

    扩展总线电源(24V DC

    0mA

  • 工作环境

    工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)


  • 安装与尺寸

    外形及安装

    尺寸规格

    160mm(L)×107.5mm(H)×39mm(W)

    重量

    257g

    安装方式

    背板安装,螺丝固定

    防护等级

    IP20

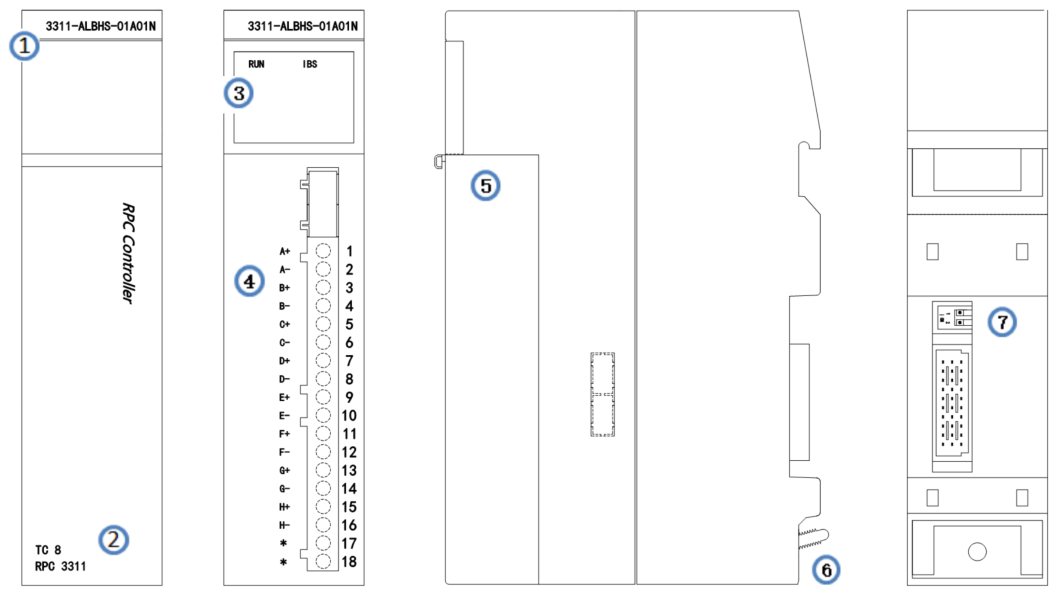

  • 主要结构

① 产品订货号:3311-ALBHS-01A01N

② 产品名称及型号:TC 8  RPC3311

③ 液晶显示屏:RUN显示模块运行状态;IBS显示模块总线通讯状态

④ 模块端子: A+、A-为第一组热电偶输入端子,分别接热电偶的两端,其余各组与上述相同;“*”表示此端子无实际物理连接

⑤ 模块前盖板:向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝:用十字螺丝刀从模块下端拧紧螺丝,将模块固定在安装背板

⑦ 2P拨码开关:使用CC总线时,1--OFF/2--OFF表示模块安装于0号背板,1--ON/2--OFF表示模块安装于1号背板,1--OFF/2--ON表示模块安装于2号背板,1--ON/2--ON表示模块安装于3号背板;使用CR总线和CE总线时,需要拨码开关1--OFF/2--OFF

注:RPC3000系列PLC端子均为可插拔。





 RPC3311模块图

  • 液晶显示屏指示灯说明

    指示灯

    RUN

    模块运行

    模块停止

    IBS

    通讯正常

    通讯异常

  • 端子标记定义说明

  • 端子

    端子说明

    端子

    端子说明

    A+

    1通道输入端+

    A-

    1通道输入端-

    B+

    2通道输入端+

    B-

    2通道输入端-

    C+

    3通道输入端+

    C-

    3通道输入端-

    D+

    4通道输入端+

    D-

    4通道输入端-

    E+

    5通道输入端+

    E-

    5通道输入端-

    F+

    6通道输入端+

    F-

    6通道输入端-

    G+

    7通道输入端+

    G-

    7通道输入端-

    H+

    8通道输入端+

    H-

    8通道输入端-

  • 输入信号A/D对应关系

    输入类型

    量程范围(℃)

    量程所对应的数值范围

    J

    -2101200

    -210012000

    K

    -2701370

    -270013700

    E

    -2701000

    -270010000

    N

    -2701300

    -270013000

    T

    -270400

    -27004000

    R

    -501768

    -50017680

    S

    -501768

    -50017680

    B

    01820

    018200

     注:具体使用,请查看软件编程PLC配置中RPC3311的通道参数。

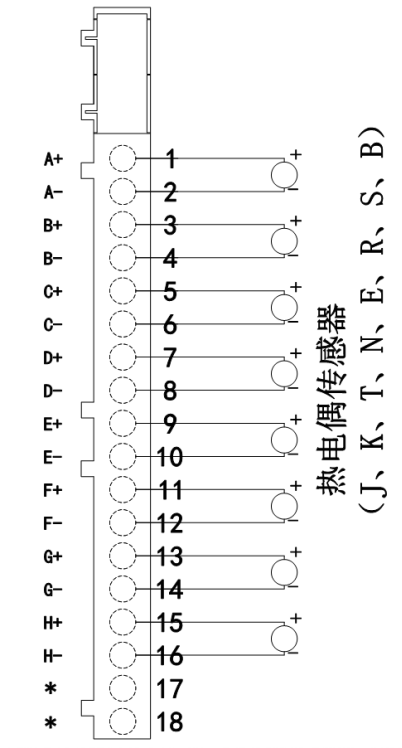

  • 接线方式




 RPC3311接线示意图
