• 输入与输出

  输入通道
  通道数量及类型		16路单端输入
  输入信号	电流   电压	4～20mA 0～20mA 0～10V
  输入精度		0.5%FS@25℃ （FS表示满量程，@25℃表示在25℃）
  采样刷新时间		<20ms（全通道）
  输入阻抗		720KΩ（电压）；249Ω（电流）
  温度漂移		±100ppm/℃
  最大允许电流		<30mA
  最大允许电压		<30V

• 功耗说明

  模块功耗
  扩展总线电源（5V DC）	100mA
  扩展总线电源（24V DC）	20mA

• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）



• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	280g
  安装方式	背板安装，螺丝固定
  防护等级	IP20

• 主要结构

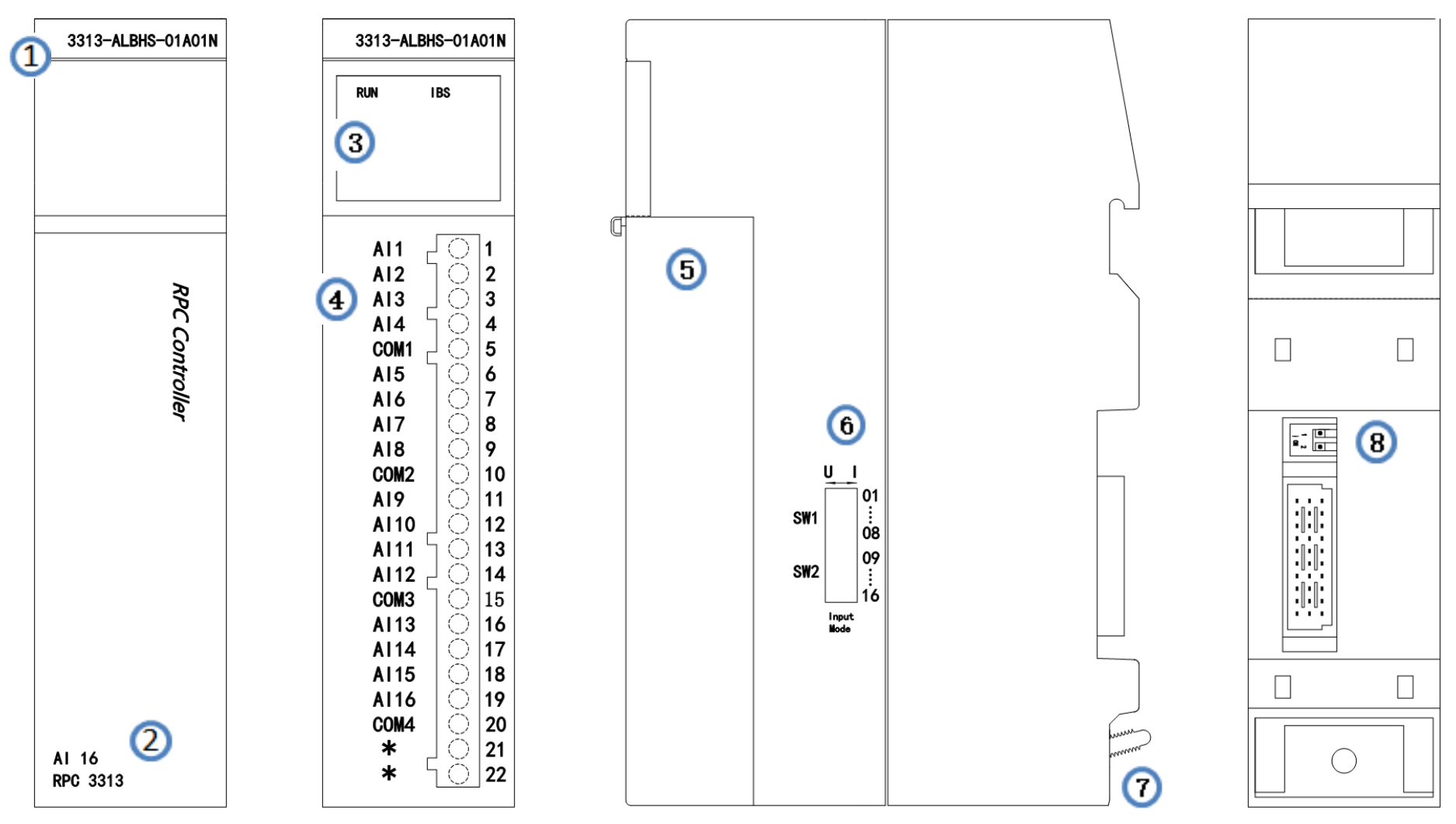

① 产品订货号：3313-ALBHS-01A01N

② 产品名称及型号：AI 16  RPC3313

③ 液晶显示屏：RUN显示模块运行状态；IBS显示模块总线通讯状态

④ 模块端子：AI1、COM1为一组模拟量输入端子，输入电压信号时，AI1、COM1分别接电压信号的正、负端，输入电流信号时，AI1作为电流信号的流入端，COM1作为电流信号的流出端；每4个AI通道共用1个COM公共端，其余各组与上述相同；“*”表示此通道无实际物理连接

⑤ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑥ 双8P拨码开关：U对应通道输入电压信号；I对应通道输入电流信号

⑦ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑧ 2P拨码开关：使用CC总线时，1--OFF/2--OFF表示模块安装于0号背板，1--ON/2--OFF表示模块安装于1号背板，1--OFF/2--ON表示模块安装于2号背板，1--ON/2--ON表示模块安装于3号背板；使用CR总线和CE总线时，需要拨码开关1--OFF/2--OFF

注：RPC3000系列PLC端子均为可插拔。

RPC3313模块图

• 液晶显示屏指示灯说明

• 指示灯	亮	灭
  RUN	模块运行	模块停止
  IBS	通讯正常	通讯异常

• 端子标记定义说明

  端子	端子说明	端子	端子说明
  AI1	第1通道输入端+	AI9	第9通道输入端+
  AI2	第2通道输入端+	AI10	第10通道输入端+
  AI3	第3通道输入端+	AI11	第11通道输入端+
  AI4	第4通道输入端+	AI12	第12通道输入端+
  COM1	第1~4通道输入公共端	COM3	第9~12通道输入公共端
  AI5	第5通道输入端+	AI13	第13通道输入端+
  AI6	第6通道输入端+	AI14	第14通道输入端+
  AI7	第7通道输入端+	AI15	第15通道输入端+
  AI8	第8通道输入端+	AI16	第16通道输入端+
  COM2	第5~8通道输入公共端	COM4	第13~16通道输入公共端

• 输入信号A/D对应关系

  输入信号	量程范围	量程所对应的数值范围 十进制值             十六进制值
  电流信号	4～20mA	0～65535	0x0000～0xFFFF
  电流信号	0～20mA	0～65535	0x0000～0xFFFF
  电压信号	0～10V	0～65535	0x0000～0xFFFF




  注：具体使用，请查看软件编程PLC配置中RPC3313的通道参数。

• 接线方式

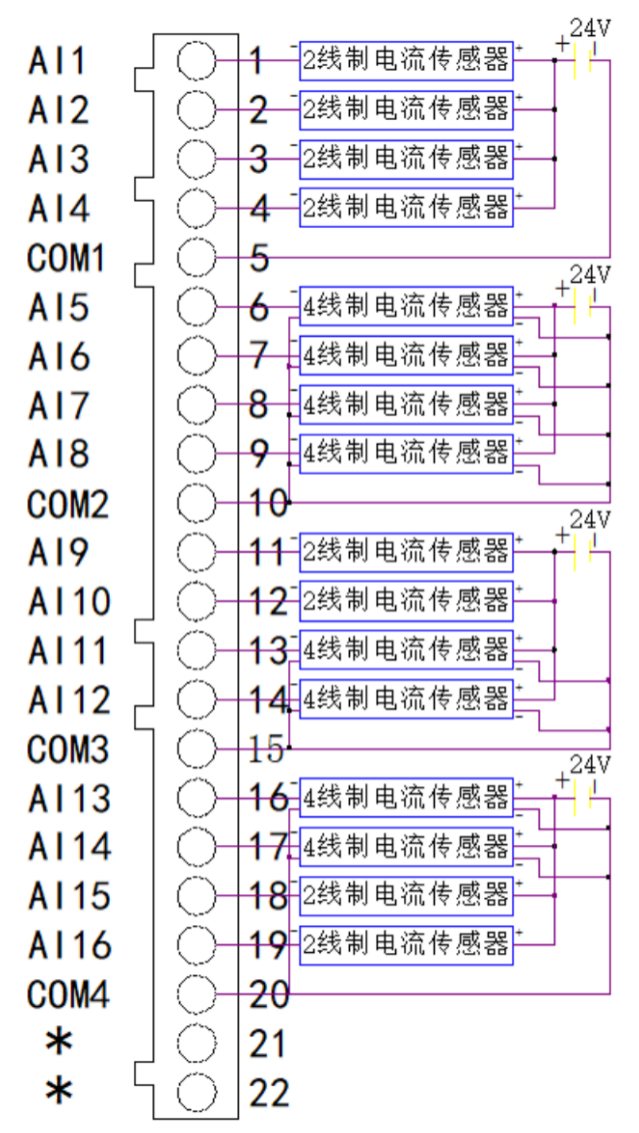

  RPC3313接线示意图
