RPC3321 8通道模拟量 输出模块
- 8 AO
- 电压/电流
- 精度:0.5%
- 输出时间:<=3ms
- 0~20mA/0~10V
主要性能
参数列表
安装尺寸
典型应用
相关下载
技术问答
RPC3321集成8路模拟量输出通道,用于输出模拟量信号0~20mA或0~10V。
产品性能
通道数量:8路
输出信号:电流0~20mA
电压0~10V
输出分辨率:0.01mA
输出精度:0.5%FS@25℃(FS表示满量程,@25℃表示在25℃)
稳定时间:电压输出<=3ms
电流输出<=3ms
驱动能力:电压 最小2000Ω
电流 最大600Ω
隔离耐压:现场与系统1000VDC
输入与输出
模块通道
通道数量
8路
输出信号
电流
电压
0~20mA
0~10V
输出分辨率
0.01mA
输出精度
0.5%FS@25℃
稳定时间
电压输出
电流输出
<=3ms
<=3ms
驱动能力
电压
电流
最小2000Ω
最大600Ω
隔离耐压
现场与系统1000V DC
功耗说明
模块功耗
扩展总线电源(5V DC)
100mA
扩展总线电源(24V DC)
80mA
工作环境
工作环境
工作温度
0~60℃
存储温度
-40~70℃
相对湿度
5~95%(无凝结)
安装与尺寸
外形及安装
尺寸规格
160mm(L)×107.5mm(H)×39mm(W)
重量
248g
安装方式
背板安装,螺丝固定
防护等级
IP20
主要结构

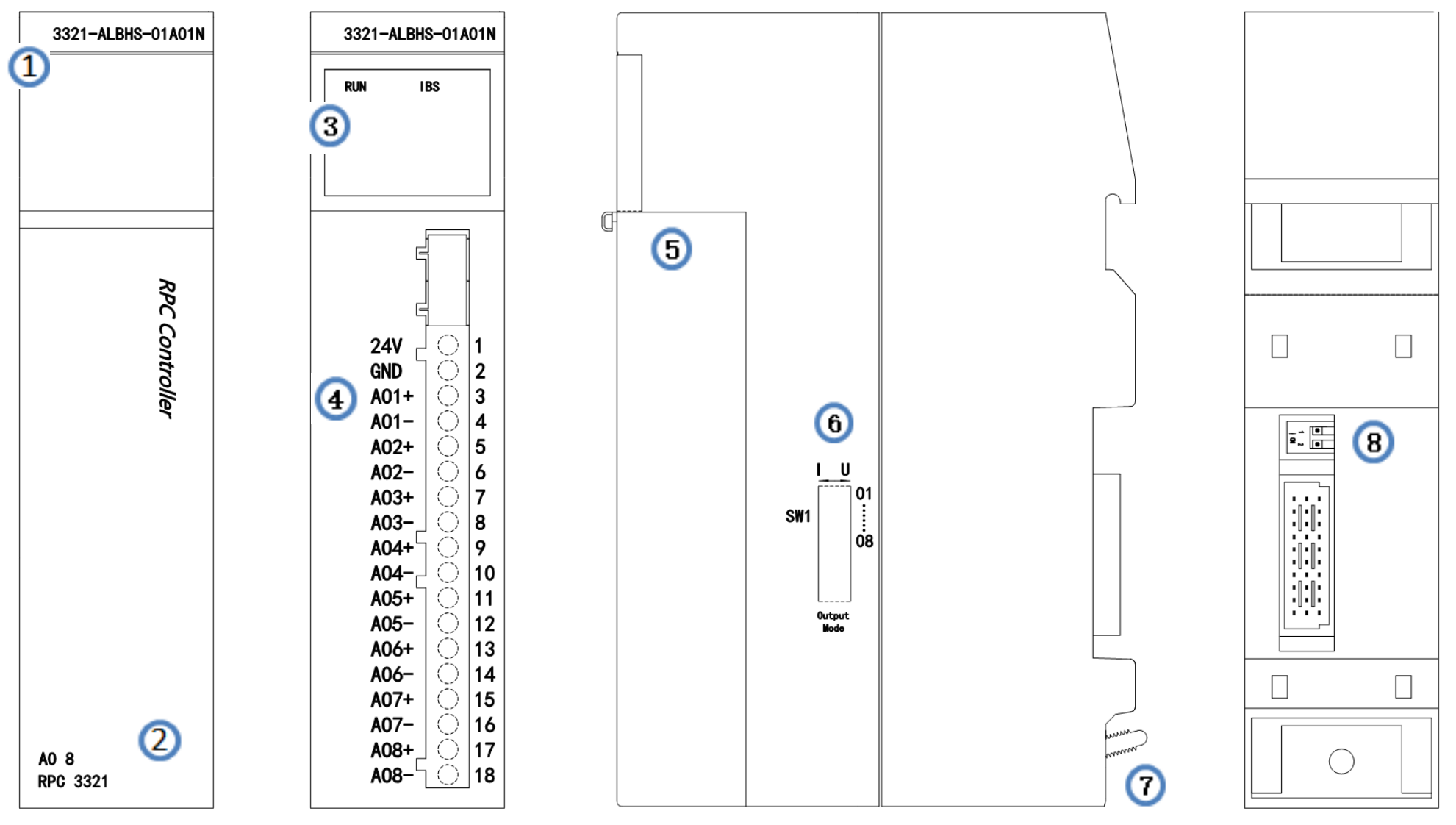

① 产品订货号:3321-ALBHS-01A01N
② 产品名称及型号:AO 8 RPC3321
③ 液晶显示屏:RUN显示模块运行状态;IBS显示模块总线通讯状态
④ 模块端子:24V、GND分别为24VDC电源的正、负接线端子;AO1+、AO1-为一组模拟量输出端子,输出电压信号时,AO1+、AO1-分别接电压信号的正、负端,输出电流信号时,AO1+作为电流信号的流出端,AO1-作为电流信号的流入端;其余各组与上述相同
⑤ 模块前盖板:向下按压模块前盖板上端突出部分可打开前盖板
⑥ 拨码开关:U对应通道输出电压信号;I对应通道输出电流信号
⑦ 固定螺丝:用十字螺丝刀从模块下端拧紧螺丝,将模块固定在安装背板
⑧ 2P拨码开关:使用CC总线时,1--OFF/2--OFF表示模块安装于0号背板,1--ON/2--OFF表示模块安装于1号背板,1--OFF/2--ON表示模块安装于2号背板,1--ON/2--ON表示模块安装于3号背板;使用CR总线和CE总线时,需要拨码开关1--OFF/2--OFF
注:RPC3000系列PLC端子均为可插拔。

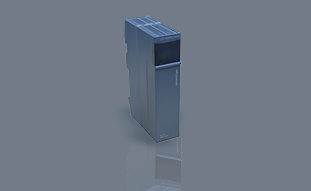

RPC3321模块图
液晶显示屏指示灯说明
指示灯
亮
灭
RUN
模块运行
模块停止
IBS
通讯正常
通讯异常
端子标记定义说明
端子
端子说明
端子
端子说明
24V
外供24VDC电源正端
GND
外供24VDC电源负端
AO1+
第1通道输出端+
AO1-
第1通道输出端-
AO2+
第2通道输出端+
AO2-
第2通道输出端-
AO3+
第3通道输出端+
AO3-
第3通道输出端-
AO4+
第4通道输出端+
AO4-
第4通道输出端-
AO5+
第5通道输出端+
AO5-
第5通道输出端-
AO6+
第6通道输出端+
AO6-
第6通道输出端-
AO7+
第7通道输出端+
AO7-
第7通道输出端-
AO8+
第8通道输出端+
AO8-
第8通道输出端-
输出信号D/A对应关系
输出信号
量程范围
量程所对应的数值范围
十进制值 十六进制值
电流信号
0~20mA
0~65535
0x0000~0xFFFF
电压信号
0~10V
0~65535
0x0000~0xFFFF
注:具体使用,请查看软件编程PLC配置中RPC3321的通道参数。
接线方式

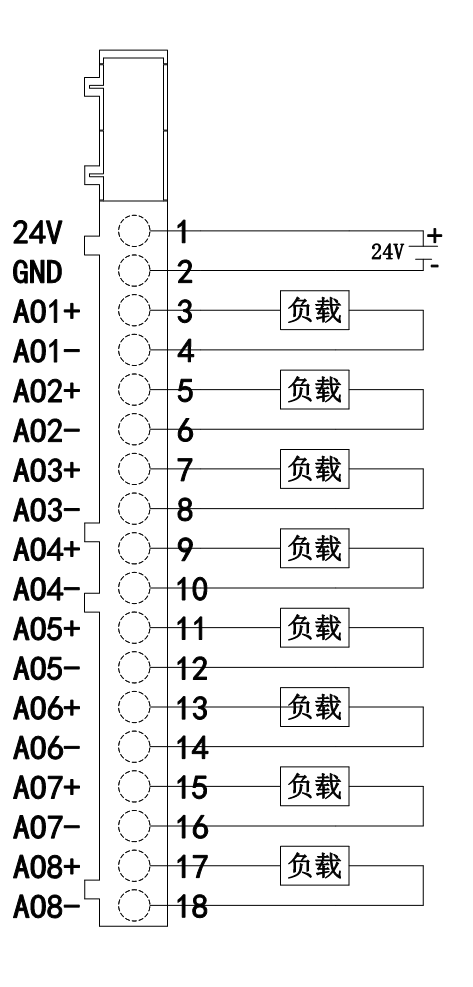

RPC3321接线示意图
