• 通讯参数

  通讯参数
  通讯接口	1路，内部串联接线端子2组
  通讯协议	CC总线协议
  扩展能力	最多可扩展3个背板机架
  传输距离	1米，2个背板机架间最大距离1米

• 功耗说明

  模块功耗
  扩展总线电源（24V DC）	100mA

• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）



• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	160g
  防护等级	IP20
  安装方式	背板安装，螺丝固定

• 主要结构

① 产品订货号：3700-ALBHS-01A01N

② 产品名称及型号：CC  RPC3700

③ 液晶显示屏：RUN显示模块运行状态；IBS显示模块总线通讯状态

④ 模块端子：上部端子的A1、B1、A2、B2接前背板同型号RPC3700模块的下部端子的A1、B1、A2、B2，下部端子的A1、B1、A2、B2接后背板同型号RPC3700模块的上部端子的A1、B1、A2、B2；“*”表示此端子无实际物理连接

⑤ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑦ 2P拨码开关：预留

注：RPC3000系列PLC端子均为可插拔。

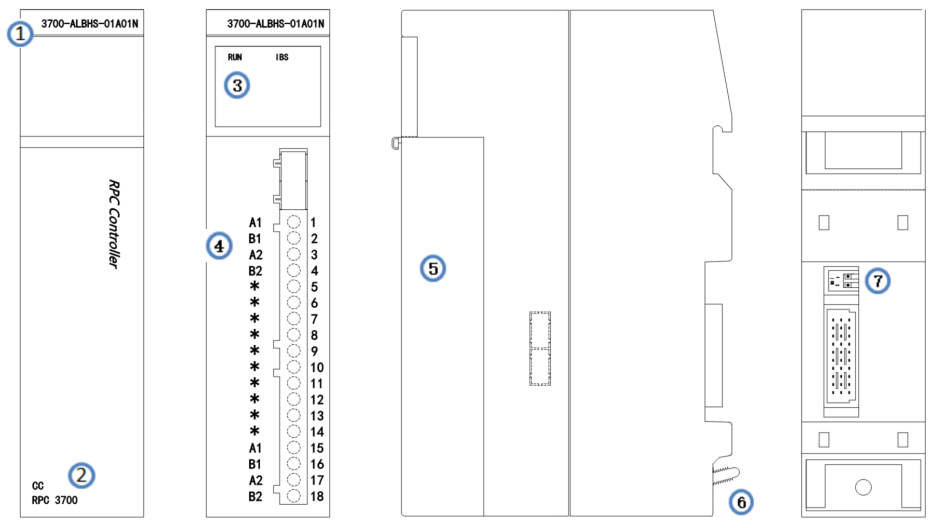

RPC3700模块图
