• 通讯参数

  通讯接口和通讯参数
  接口类型	RJ45
  接口数量	2路
  通讯协议	CE总线协议
  通讯速率	100Mbps
  扩展能力	单个RPC3701-M最多可扩展30个RPC3701-S
  刷新时间	2000点模拟量总线通讯采集时间小于30ms

• 功耗说明

  模块功耗
  扩展总线电源（24V DC）	100mA

• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）



• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	160g
  防护等级	IP20
  安装方式	背板安装，螺丝固定

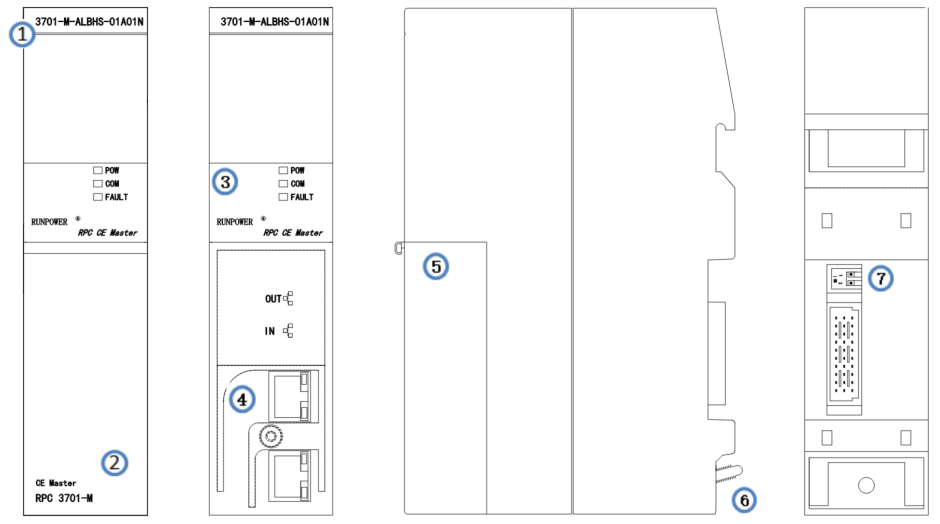

• 主要结构

① 产品订货号：3701-M-ALBHS-01A01N

② 产品名称及型号：CE Master  RPC3701-M

③ 指示灯：POW为电源指示灯；COM为通讯指示灯；FAULT为故障指示灯

④ 通讯接口：2个RJ45以太网口，IN和OUT分别对应总线输入与输出接口，用于多个模块串联形成环网

⑤ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑦ 2P拨码开关：预留

注：RPC3000系列PLC端子均为可插拔。

RPC3701-M模块图
