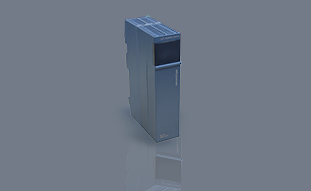

RPC3701-S 远程机架扩展从站模块

  • 2路RJ45以太网口
  • CE总线协议
  • 100Mbps
  • 额定电压24V DC
  • 背板通讯冗余

主要性能

参数列表

安装尺寸

典型应用

相关下载

技术问答

RPC3701-S集成2个RJ45以太网口,供电电压为24VDC。


  •   产品性能


  •         接口类型:RJ45

  •         接口数量:2

  •         通讯协议:CE总线协议

  •         通讯速率:100Mbps

  •         扩展能力:单个RPC3701-M最多可扩展30个RPC3701-S

  •         刷新时间:2000点模拟量总线通讯采集时间小于30ms


  • 通讯参数

    通讯接口和通讯参数

    接口类型

    RJ45

    接口数量

    2

    通讯协议

    CE总线协议

    通讯速率

    100Mbps

    扩展能力

    单个RPC3701-M最多可扩展30RPC3701-S

    刷新时间

    2000点模拟量总线通讯采集时间小于30ms

  • 功耗说明

    模块功耗

    扩展总线电源(24V DC

    100mA

  • 工作环境

    工作环境

    工作温度

    060

    存储温度

    -4070℃

    相对湿度

    595%(无凝结)





  • 安装与尺寸

    外形及安装

    尺寸规格

    160mm(L)×107.5mm(H)×39mm(W)

    重量

    160g

    防护等级

    IP20

    安装方式

    背板安装,螺丝固定

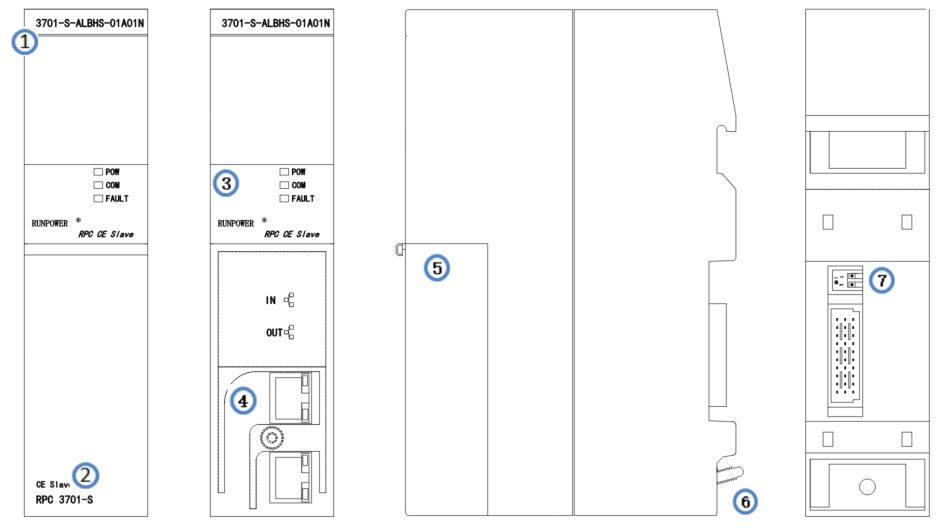

  • 主要结构

① 产品订货号:3701-S-ALBHS-01A01N

② 产品名称及型号:CE Slave  RPC3701-S

③ 指示灯:POW为电源指示灯;COM为通讯指示灯;FAULT为故障指示灯

④ 通讯接口:2个RJ45以太网口,IN和OUT分别对应总线输入与输出接口,用于多个模块串联形成环网

⑤ 模块前盖板:向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝:用十字螺丝刀从模块下端拧紧螺丝,将模块固定在安装背板

⑦ 2P拨码开关:预留

注:RPC3000系列PLC端子均为可插拔。





RPC3701-S模块图
