• 通讯参数

  通讯接口和通讯参数
  通讯接口	接口类型 接口数量	RJ45 2
  性能指标	通讯协议	EtherCAT协议
  	应用层协议	ETG.5001.1 S(D)V0.1.1
  	支持服务	COE(PDO、SDO)
  	物理层	100BASE-TX
  	通讯速率	以太网100Mbps
  	传输距离	两节点间小于100米
  	EtherCAT帧长度	44字节~1498字节
  	过程数据	单个以太网帧最大1486字节

• 功耗说明

  模块功耗
  扩展总线电源（24V DC）	90mA

• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）



• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	160g
  防护等级	IP20
  安装方式	背板安装，螺丝固定

• 主要结构

① 产品订货号：3704-ALBHS-01A01N

② 产品名称及型号：EtherCAT  RPC3704

③ 指示灯：POW为电源指示灯；COM为通讯指示灯；FAULT为故障指示灯

④ 通讯接口：2个RJ45以太网口，IN和OUT分别对应总线输入与输出接口，用于多个模块串联形成环网

⑤ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑦ 2P拨码开关：预留

注：RPC3000系列PLC端子均为可插拔。

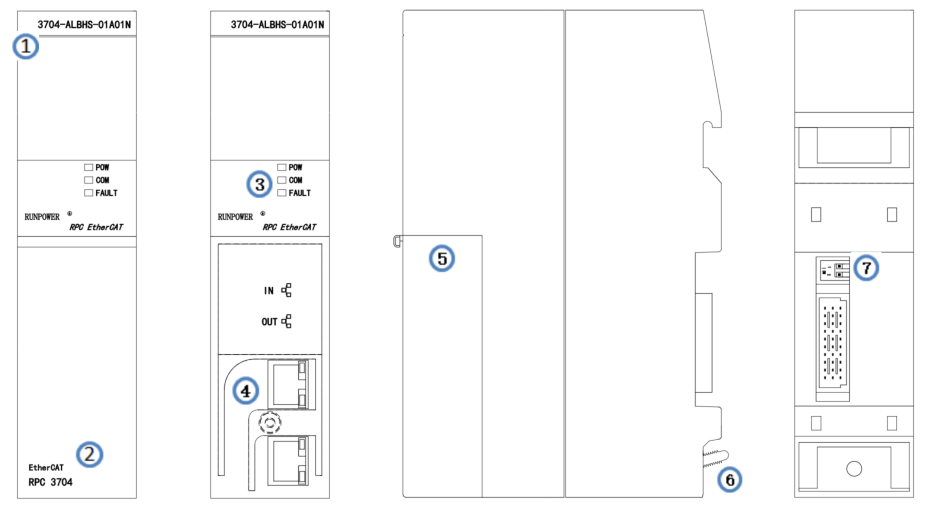

RPC3704模块图
