• 通讯特性

  通讯接口和通讯参数
  通讯接口	接口类型	RJ45
  	接口数量	2
  性能指标	通讯协议	EtherNet/IP协议
  	地址设置	拨码开关设置
  	单机架扩展模块数量	最多13个
  	物理层	100BASE-TX
  	通讯速率	以太网10/100Mbps
  	传输距离	100米（站与站距离）
  	输入/输出最大字节	504Byte
  	最大消息连接数	显式10个，隐式5个
  	最大CIP连接数	10

• 功耗说明

  电源参数
  背板供电电压	24VDC
  功耗	100mA

• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）

• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	160g
  防护等级	IP20
  安装方式	背板安装，螺丝固定

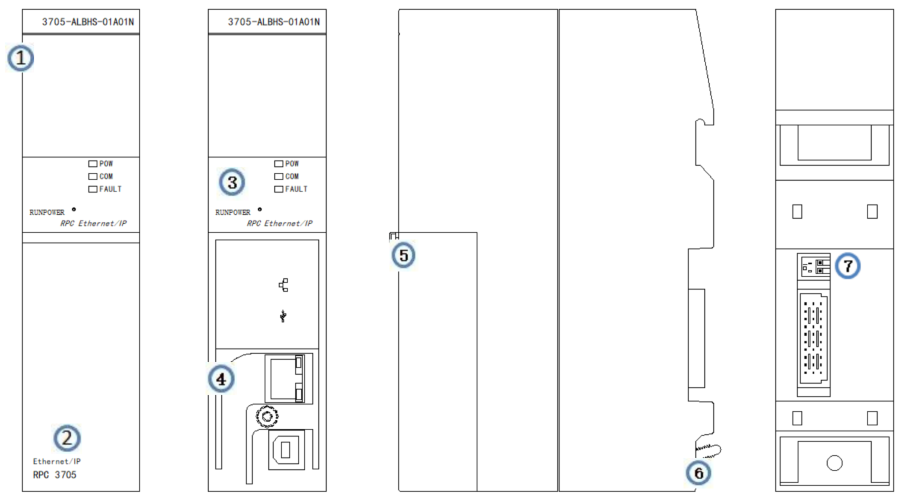

• 主要结构

① 产品订货号：RPC3705-ALBHS-01A01N

② 产品名称及型号：EtherNet/IP  RPC3705

③ 指示灯：POW为电源指示灯；COM为通讯指示灯；FAULT为故障指示灯

④ 通讯接口：2个RJ45以太网口，集成交换机功能，共用一个IP地址

⑤ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑦ 2P拨码开关：预留

注：RPC3000系列PLC端子均为可插拔。

RPC3705模块图
