• 通讯参数

  通讯接口和通讯参数
  接口类型	3位接线端子
  接口数量	1路
  通讯协议	CANopen主站，符合CiA DS301
  通讯速率	10K~1Mbps
  通讯节点数量	最多可达64个
  总线长度	最长5Km

• 功耗说明

  模块功耗
  扩展总线电源（24V DC）	100mA

• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）



• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	160g
  防护等级	IP20
  安装方式	背板安装，螺丝固定

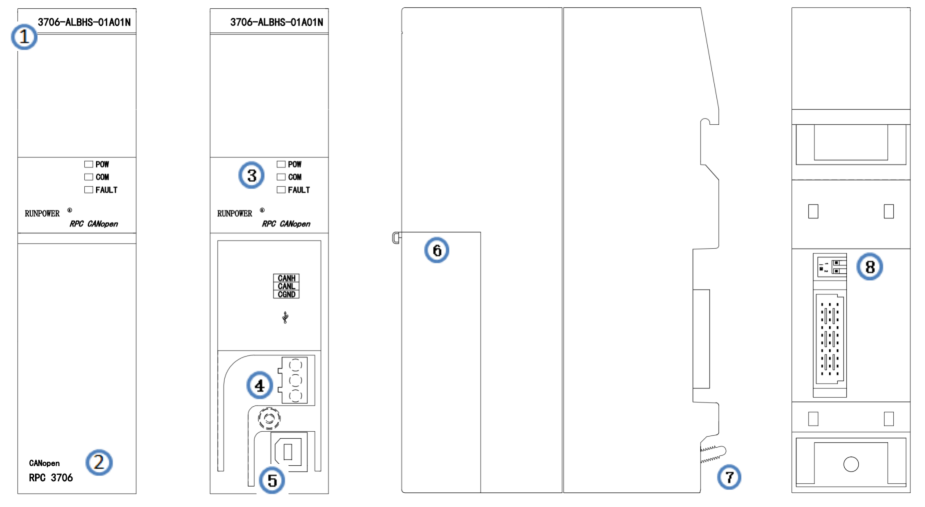

• 主要结构

① 产品订货号：3706-ALBHS-01A01N

② 产品名称及型号：CANopen  RPC3706

③ 指示灯：POW为电源指示灯；COM为通讯指示灯；FAULT为故障指示灯

④ 通讯接口：1路CAN口，CANH接CAN+，CANL为CAN-，CGND接屏蔽层或接地

⑤ USB接口：用于配置模块通讯接口参数和配置从站通讯参数

⑥ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑦ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑧ 2P拨码开关：预留

注：RPC3000系列PLC端子均为可插拔。

RPC3706模块图
