• 通讯特性

  通讯特性
  通讯接口	3个RS485 1个RJ45以太网
  通讯协议	串口MODBUS RTU协议，自由协议 网口MODBUS TCP协议，自由协议，UDP
  串口通讯速率	2400bps～115200bps
  以太网通讯速率	10Mbps/100Mbps

• 供电方式

  供电方式
  供电方式	背板供电，DC24V，0.24W
  背板电流消耗	100mA@24VDC，Max

• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）




• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	180g
  防护等级	IP20
  安装方式	背板安装，螺丝固定

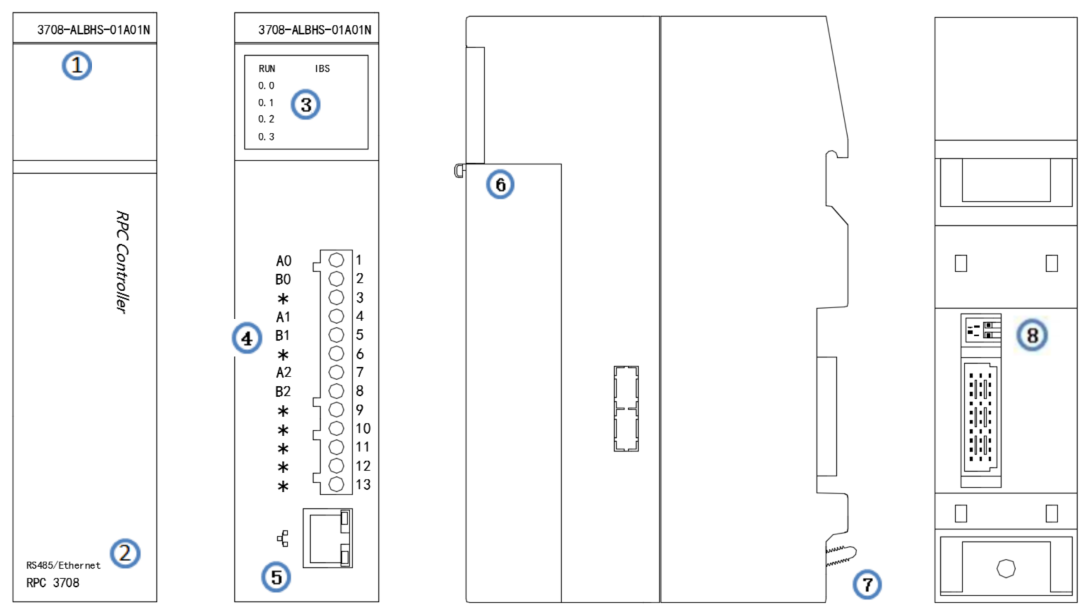

• 主要结构

① 产品订货号：3708-ALBHS-01A01N

② 产品名称及型号：RS485/Ethernet  RPC3708

③ 指示灯：RUN为运行指示灯；IBS为通讯指示灯，亮表示该模块与CPU通讯正常，灭表示通讯异常。0.0～0.2分别用于指示3个RS485接口通讯状态（闪烁表示对应接口有数据收发），0.3用于指示以太网网线连接状态

④ RS485通讯接口：3路RS485接口，A0、B0为第1路；A1、B1为第2路；A2、B2第为3路；A为485+，B为485-；可用来与触摸屏、上位机、第三方仪表等通讯，支持 MODBUS RTU 协议/自由协议

⑤ 以太网通讯接口：RJ45接口为模块程序下载接口，默认IP地址为192.168.0.20；此接口可用来与触摸屏、上位机、云服务器等通讯；支持MODBUS TCP协议、支持TCP自由口与UDP单播；其中Client与Server共用6个Socket链接，程序内定义使用Client优先占用Socket链接，剩余Socket链接可以用于Server被外部访问，通讯协议为MODBUS TCP协议

⑥ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑦ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑧ 2P 拨码开关：1为ON，网口恢复默认IP地址，默认IP为192.168.0.20，断电重启后生效；1为OFF，IP为模块程序中设置参数，取消登录程序

注：RPC3000系列PLC端子均为可插拔。

RPC3708模块图
