• 模块参数

  模块参数
  模块类型	同步模块
  接口类型	SFP
  接口数量	1
  数据传输介质	多模玻璃光纤（50/125μm和62.5/125μm），波长1310nm
  站点之间的距离	最远2000m
  延迟	约为1μs

• 功耗说明

  模块功耗
  扩展总线电源（24V DC）	90mA

• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）



• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	160g
  防护等级	IP20
  安装方式	背板安装，螺丝固定

• 主要结构

① 产品订货号：3720-ALBHS-01A01N

② 产品名称及型号：Redundant RPC3720

③ 指示灯：POW为电源指示灯；C1为背板通讯指示灯，此灯常亮代表背板通讯正常，灯灭代表背板通讯异常；C2为光纤通讯指示灯，此灯常亮代表光纤通讯正常，灯灭代表光纤通讯异常

④ 通讯接口：1个SFP接口

⑤ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑥ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

⑦ 2P拨码开关：当RPC3720模块处于背板的奇数槽位时，1为ON，2为OFF；当RPC3720模块处于背板的偶数槽位时，1为OFF，2为ON

注：RPC3000系列PLC端子均为可插拔。

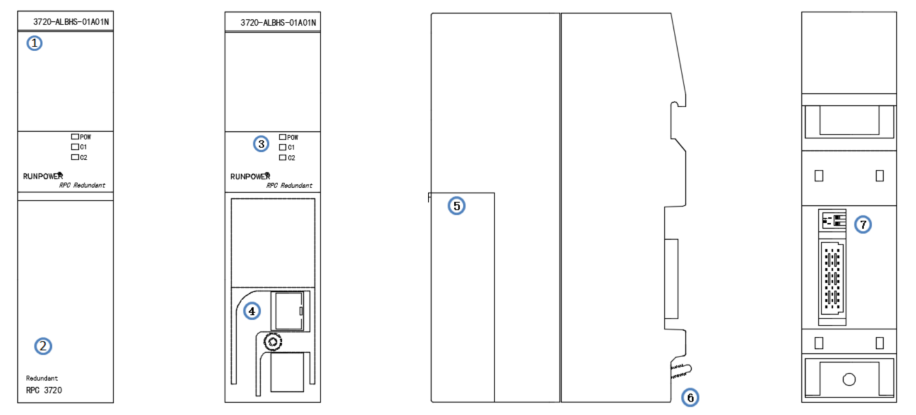

RPC3720模块图
