• 模块参数

  模块参数
  通讯接口	1个RJ45以太网
  通讯协议	CR总线通讯协议
  扩展能力	CPU网口主站最多支持扩展32个从站模块
  地址设置	配置软件设置
  扩展方式	通过交换机进行连接扩展

• 功耗说明

  模块功耗
  扩展总线电源（24V DC）	90mA

• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）



• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	160g
  防护等级	IP20
  安装方式	背板安装，螺丝固定

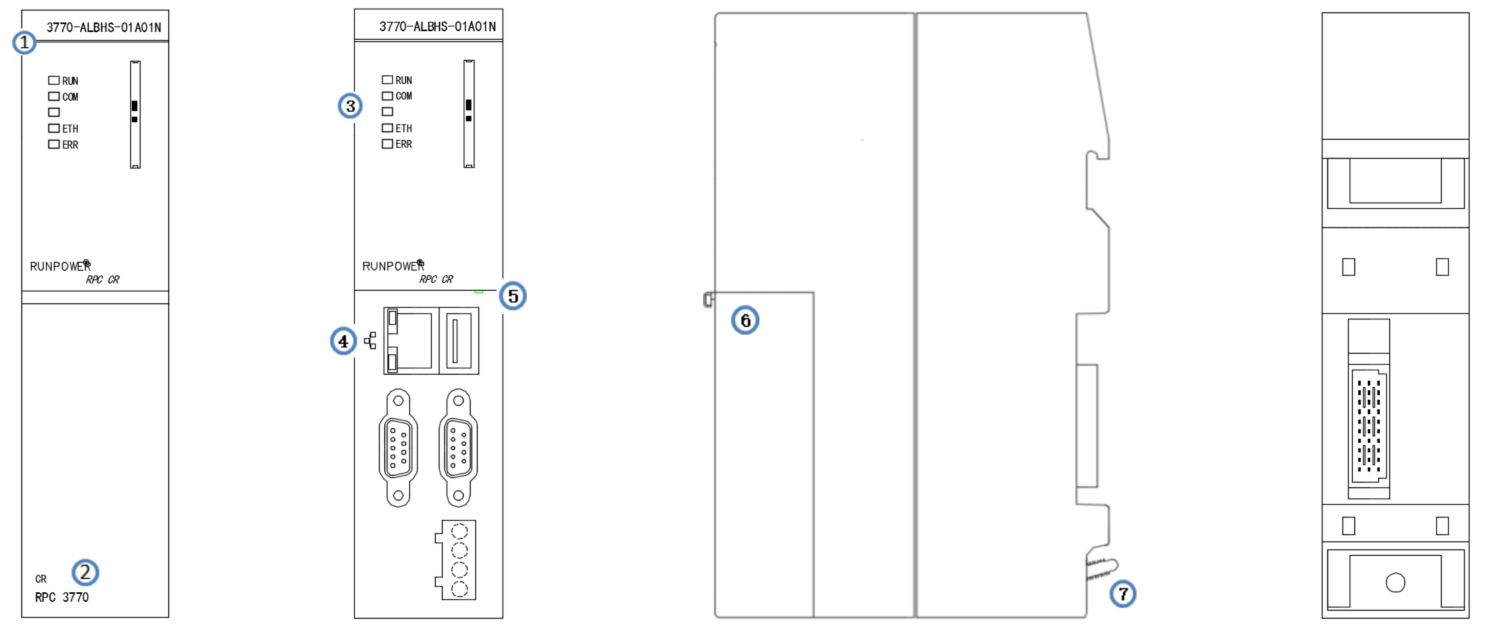

• 主要结构

① 产品订货号：3770-ALBHS-01A01N

② 产品名称及型号：CR RPC3770

③ 指示灯：RUN为电源指示灯；COM为CR总线通讯指示灯，灯常亮代表CR总线通讯正常，灯闪烁代表CR总线通讯异常；ETH为网线连接状态指示灯，灯常亮代表网线连接状态正常，灯灭代表网线连接状态异常；ERR为故障状态指示灯

④ 通讯接口：1个RJ45以太网口，默认IP地址为192.168.0.20，此接口通过CR总线与RPC3000系列CPU通讯，也可用来配置网口通讯参数

⑤ 拨码开关：RUN、STOP分别用于IP地址恢复出厂设置，拨码位置为STOP时，网口的IP地址恢复为默认值192.168.0.20，拨码位置为RUN，恢复网口的IP地址为配置软件设置的IP地址

⑥ 模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑦ 固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

注：RPC3000系列PLC端子均为可插拔。

RPC3770模块图
