• 工作环境

  工作环境
  工作温度	0～60℃
  存储温度	-40～70℃
  相对湿度	5～95%（无凝结）

• 安装与尺寸

  外形及安装
  尺寸规格	160mm(L)×107.5mm(H)×39mm(W)
  重量	160g
  安装方式	背板安装，螺丝固定

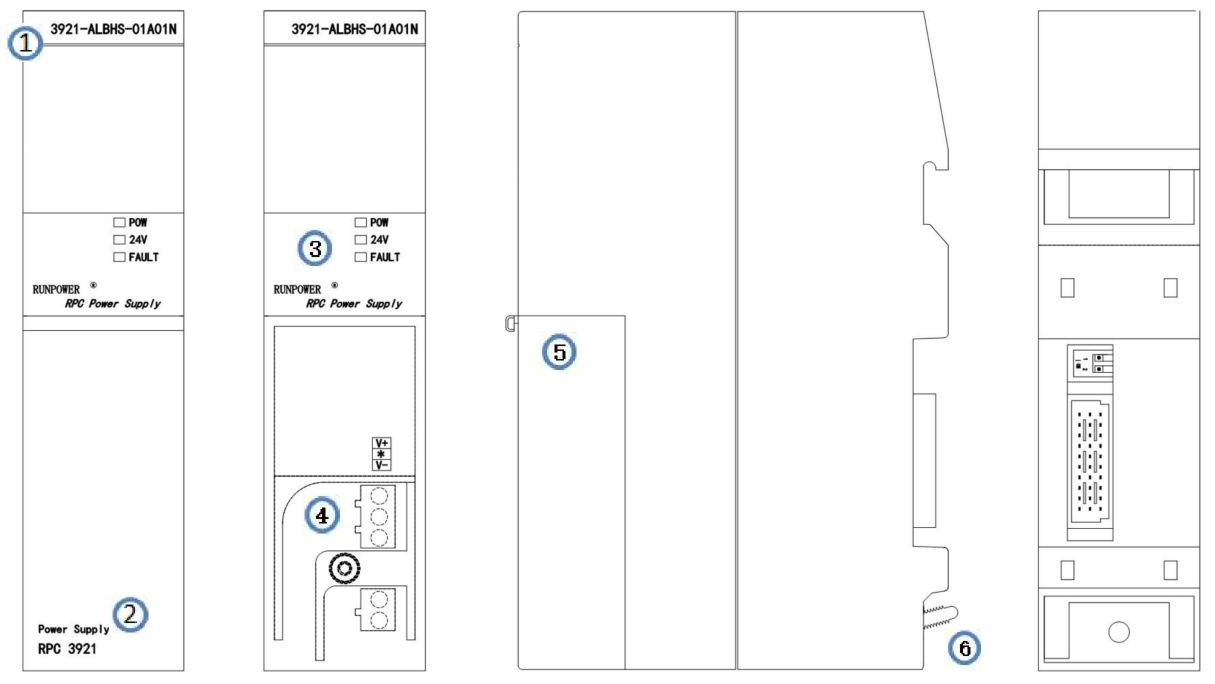

• 主要结构

① 产品订货号：3921-ALBHS-01A01N

② 产品名称及型号：Power Supply  RPC3921

③　指示灯：POW为24V DC 输入电源指示灯；24V 为 24V DC 输出电源指示灯；FAULT 为故障指示灯

④　模块端子：按照端子上方图示接线，V+、V-分别为 DC 24V 输入电源的正、负接线端子，“*”表示此端子无实际物理连接

⑤　模块前盖板：向下按压模块前盖板上端突出部分可打开前盖板

⑥　固定螺丝：用十字螺丝刀从模块下端拧紧螺丝，将模块固定在安装背板

注：RPC3000系列PLC端子均为可插拔。

  RPC3921模块图
